DOE Optiken

Diffraktive optische Elemente

Die Strahlformung der DOE Optiken basiert auf dem Prinzip der Beugung (Diffraktion). Durch diese Beugung erzeugen die Optiken geometrische Muster wie zum Beispiel Kreise, Linienmuster oder Gitternetze. Die diffraktiven optischen Elemente bestehen meist aus Glas oder Kunststoff, worauf eine Mikrostruktur aufgebracht wird. Durch geschickte Auslegung des Musters auf dem Trägermaterial können somit verschiedene Formen erzeugt werden.

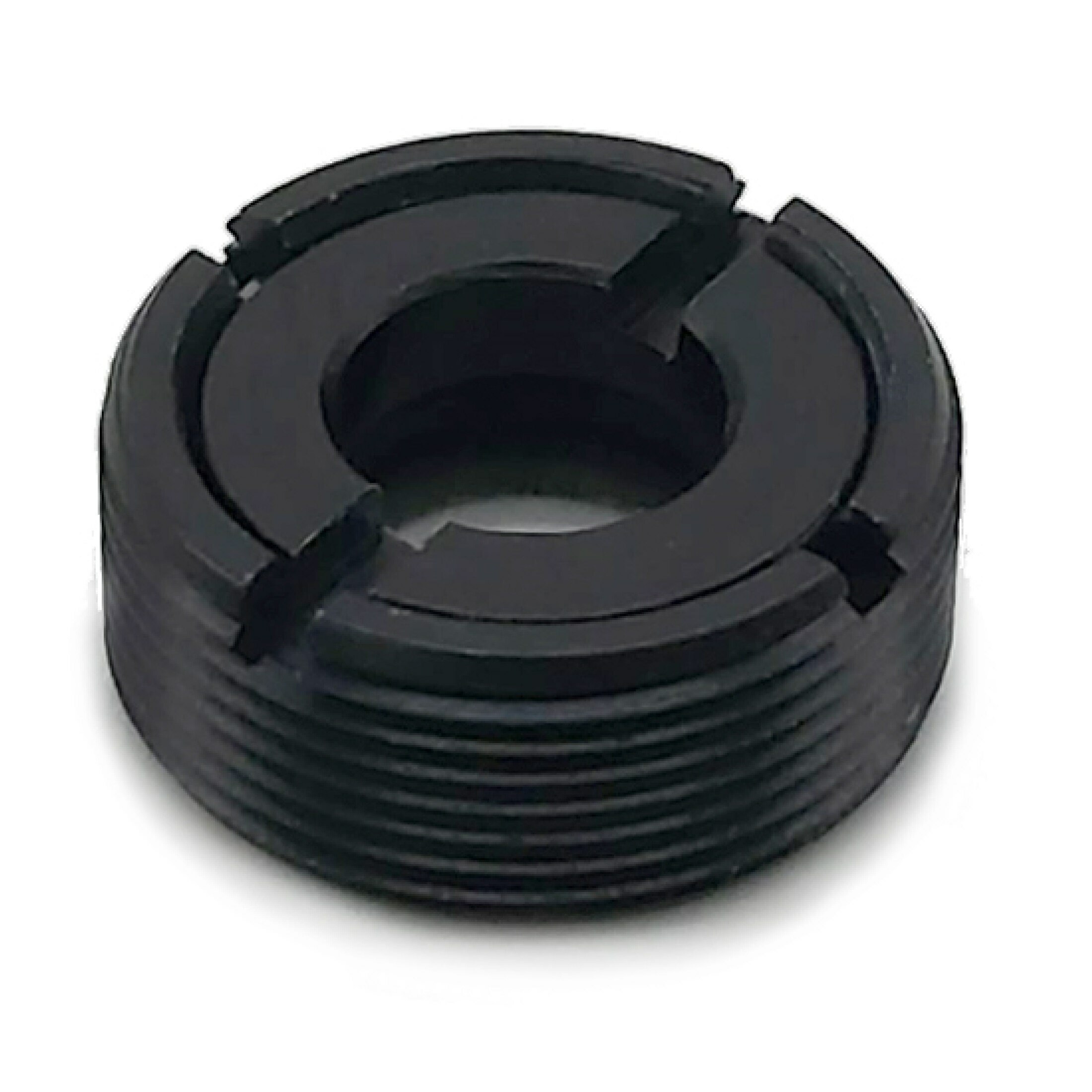

Picotronic DOE-DE-R354

Beim dem diffraktivem optischen Element (DOE) Type handelt es sich eine Optik zur Projektion eines quadratischen Gitters. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche hat das Abbild eine Länge von und einer Höhe von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von 39°. Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4055132002411 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 40 ° Beta: 40 ° a: 72,8 mm b: 72,8 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R354 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R239

Diffraktives optisches Element DOE Kreuz - 5 - PC - 8x2.1mm Kreuz 5° @520nm Stammdaten EAN: 4055132002329 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 5 ° a: 8,7 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R239 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R218

Diffraktives optisches Element DOE Kreuz - PMMA - 8x1mm 15° @640nm Stammdaten EAN: 4260129044088 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 15 ° a: 26,3 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R218 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R220

Diffraktives optisches Element DOE 1: 16 Punkt-Kreis - PC - 8x1,2mm 45.5° @515nm Stammdaten EAN: 4055132002312 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 44,5 ° Beta: 9,2 ° a: 81,9 mm b: 16,3 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R220 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R223

Diffraktives optisches Element DOE 2 x 2 + 1 Punkte - PMMA - 8x1mm 16.1° @635nm Stammdaten EAN: 4260129047720 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø12x4 mm Gewicht: 1 g DOE Alpha: 16,1 ° Beta: 11,4 ° a: 28 mm b: 19,9 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1 mm Material: PMMA DOE-DE-R223 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R398

Diffraktives optisches Element DOE 85146-Dot Truely-Random Pattern - PC - 8x0.63mm - 95.0°x64.9° @940nm Stammdaten Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 95 ° Beta: 64,9 ° a: 252,5 mm b: 218,2 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC

49,90 €*

Picotronic DOE-DE-R372

Diffraktives optisches Element DOE 40100-Punkte Pseudo-Random Pattern (59.7°x68.3°@850nm) - PC- 8x2.1mm Stammdaten EAN: 4055132002480 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 59,7 ° Beta: 39,6 ° a: 114,9 mm b: 72 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R372 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R231

Diffraktives optisches Element DOE 101 x 101 Punkte - PC - 8x1.2mm 7.4° @660nm Stammdaten EAN: 4055132002374 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 7,4 ° Beta: 5,2 ° Gamma: 0,05 ° Delta: 5,2 ° a: 12,8 mm b: 9,1 mm c: 0,1 mm d: 9,1 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R231 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R268

Diffraktives optisches Element DOE Kreis - PC - 8x1,2mm 42.1° @488nm Stammdaten EAN: 4055132002428 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 42,1 ° a: 77 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R268 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R383

Diffraktives optisches Element DOE: Quasi kontinuierliche Linie - 51° @ 840nm PC 8x0.63mm Stammdaten Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 51 ° a: 94,6 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 0,63 mm Material: PC

49,90 €*

Picotronic DOE-DE-R384

Diffraktives optisches Element DOE 51978-Dot Truely Random Pattern 78.3° @ 640nm PC 8x1.2mm Stammdaten EAN: 4055132013301 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 78,3 ° Beta: 52 ° a: 162,8 mm b: 97,5 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC

49,90 €*

Picotronic DOE-DE-R385

Diffraktives optisches Element DOE 101050-Dot Truely Random Pattern 79.9° @ 640nm PC 8x1.2mm Stammdaten EAN: 4055132013400 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 79,9 ° Beta: 53,3 ° a: 167,4 mm b: 100,4 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC

49,90 €*

Picotronic DOE-DE-R263

Bei dem diffraktivem optischen Element (DOE) Type handelt es sich um eine Optik zur Projektion von 5 Punkten in einer Linie. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche haben die Punkte einen Abstand von und eine Gesamtlänge von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von , der Winkel zwischen zwei Punkten beträgt . Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4260129047478 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 6 ° Beta: 1,5 ° a: 10,5 mm b: 2,6 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1 mm Material: PMMA DOE-DE-R263 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R337

Bei dem diffraktivem optischen Element (DOE) Type handelt es sich um eine Optik zur Projektion einer Linie. Die Länge beträgt bei 100mm und 635nm . Der Öffnungswinkel (bei 635nm) ist 27,7° Stammdaten EAN: 4055132002510 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 27,7 ° Beta: 0,3 ° a: 49,3 mm b: 0,5 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1 mm Material: PMMA DOE-DE-R337 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R241

Bei dem diffraktivem optischen Element (DOE) Type handelt es sich um eine Optik zur Projektion von 21x21 Punkten. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche haben die Punkte einen Abstand von und eine Gesamtlänge von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von , der Winkel zwischen zwei Punkten beträgt . Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4260129044125 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 6,8 ° Beta: 4,8 ° Gamma: 0,2 ° Delta: 4,8 ° a: 11,9 mm b: 8,4 mm c: 0,4 mm d: 8,4 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R241 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R234

Beim dem diffraktivem optischen Element (DOE) Type handelt es sich eine Optik zur Projektion eines quadratischen Fotosuchers mit Mittelpunkt. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche hat das Abbild eine Länge von und einer Höhe von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von . Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4260129044118 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 47 ° Beta: 34 ° a: 86 mm b: 61 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R234 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R394

Beim dem diffraktivem optischen Element (DOE) Type handelt es sich eine Optik zur Projektion eines quadratischen Fotosuchers mit Mittelpunkt. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche hat das Abbild eine Länge von und einer Höhe von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von . Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4055132011451 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 50 ° Beta: 36,5 ° Gamma: 36,5 ° a: 93,2 mm b: 65,9 mm c: 65,9 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 0,63 mm Material: PC DOE-DE-R394 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R282

Diffraktives optisches Element DOE 1:99 Punkte-Linie - PMMA - 8x1mm 19.1° @660nm Stammdaten EAN: 4260129044248 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 19,1 ° Beta: 0,2 ° a: 33,7 mm b: 0,3 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1 mm Material: PMMA DOE-DE-R282 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R284

Bei dem diffraktivem optischen Element (DOE) Type handelt es sich um eine Optik zur Projektion von 41 Linien. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche haben die Linien einen Abstand von und eine Gesamtlänge von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von 67°. Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4260129047805 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 67,4 ° Beta: 54,9 ° Gamma: 1,4 ° Delta: 42,6 ° a: 133,4 mm b: 104 mm c: 2,6 mm d: 78 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R284 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R353

Bei dem diffraktivem optischen Element (DOE) Type handelt es sich um eine Optik zur Projektion von 5x5 Punkten. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche haben die Punkte einen Abstand von und eine Gesamtlänge von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von 0,56°. Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4055132010614 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 0,56 ° Beta: 0,4 ° Gamma: 0,1 ° Delta: 0,4 ° a: 0,98 mm b: 0,69 mm c: 0,17 mm d: 0,69 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC

49,90 €*

Picotronic DOE-DE-R262

Beim dem diffraktivem optischen Element (DOE) Type handelt es sich eine Optik zur Projektion eines quadratischen in Punkten dargestellten Fotosuchers mit Mittelpunkt. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche hat das Abbild eine Länge von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von . Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4260129045955 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 10 ° Beta: 7 ° Gamma: 0,3 ° Delta: 7 ° a: 17,4 mm b: 12,3 mm c: 0,5 mm d: 12,3 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R262 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R256

Beim dem diffraktivem optischen Element (DOE) Type handelt es sich eine Optik zur Projektion eines quadratischen Gitters. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche hat das Abbild eine Länge von und einer Höhe von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von . Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4260129044187 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 31 ° Beta: 22 ° Gamma: 0,44 ° Delta: 22 ° a: 55 mm b: 39 mm c: 0,77 mm d: 39 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC DOE-DE-R256 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R252

Bei dem diffraktivem optischen Element (DOE) Type handelt es sich um eine Optik zur Projektion von 5 quadratisch angeordneten Linien. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche haben die Linien einen Abstand von und eine Gesamtlänge von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von , der Winkel zwischen zwei Linien beträgt . Für die Anwendung kann jede Punktlaserquelle verwendet werden. Stammdaten EAN: 4260129044170 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 24,1 ° Beta: 17,2 ° Gamma: 4,3 ° Delta: 17,2 ° a: 42,7 mm b: 30,2 mm c: 7,5 mm d: 30,2 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 0,63 mm Material: PC DOE-DE-R252 auf Amazon kaufen

49,90 €*

Picotronic DOE-DE-R352

Diffraktives optisches Element DOE Matrix 4 x 6 Dots - 15,1° @ 532nm PC 8x1.2mm Stammdaten EAN: 4055132010195 Warentarifnummer: 90019000 Mechanische Parameter Abmaße: Ø11x4 mm Gewicht: 1 g DOE Alpha: 15,1 ° Beta: 7,83 ° Gamma: 2,61 ° Delta: 13 ° a: 26,6 mm b: 13,7 mm c: 4,56 mm d: 22,8 mm Durchmesser (ohne Halterung): 8 mm Dicke (ohne Halterung): 1,2 mm Material: PC

49,90 €*
