Punktlaser, rot, 635 nm, 1 mW, 24 V DC, Ø20x90 mm, Laserklasse 2, Fokus einstellbar, CON-M12

Fokussierbarer Punktlaser, rot, 635nm, 1mW, Laser Klasse 2, Fokus einstellbar, 24V DC, 20x90mm

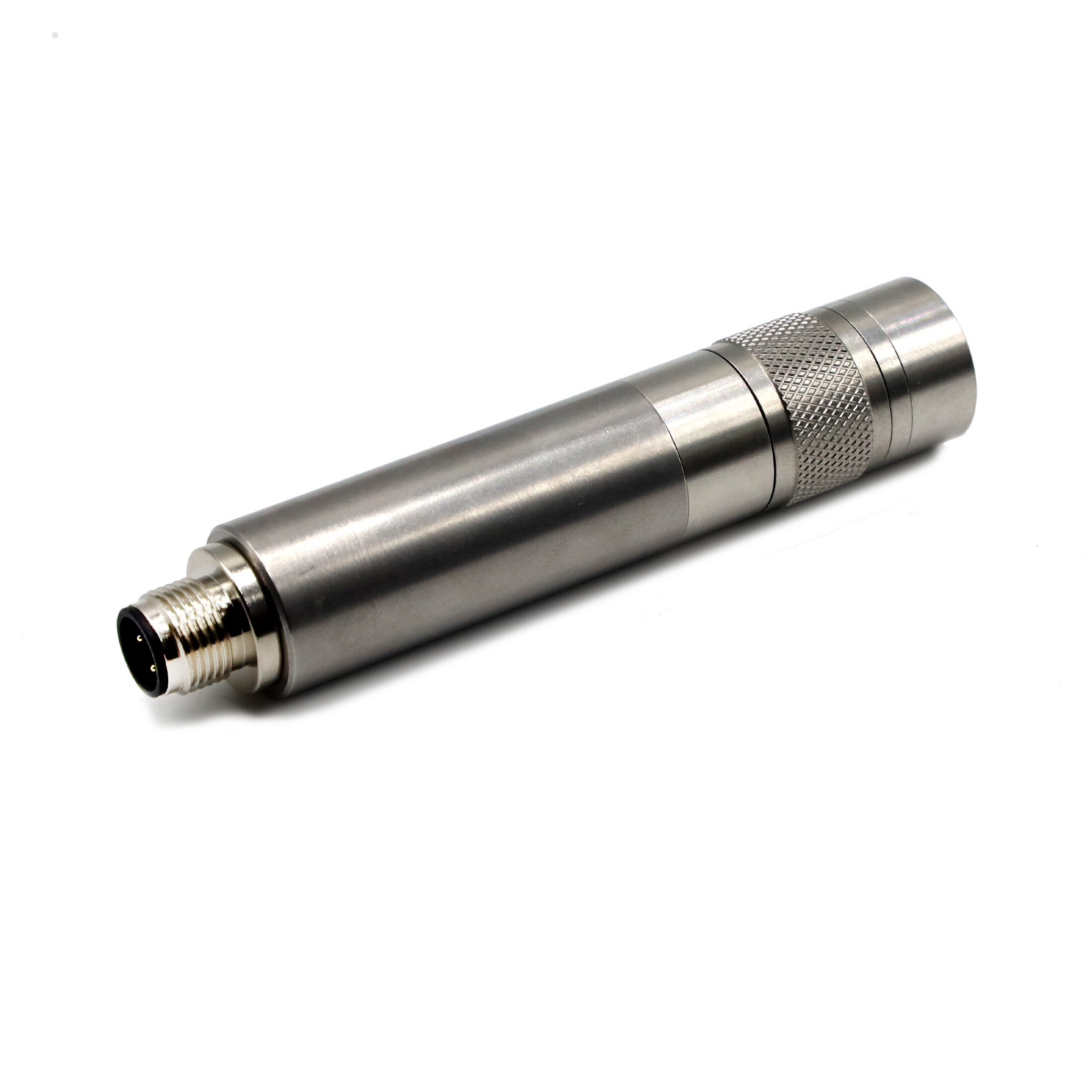

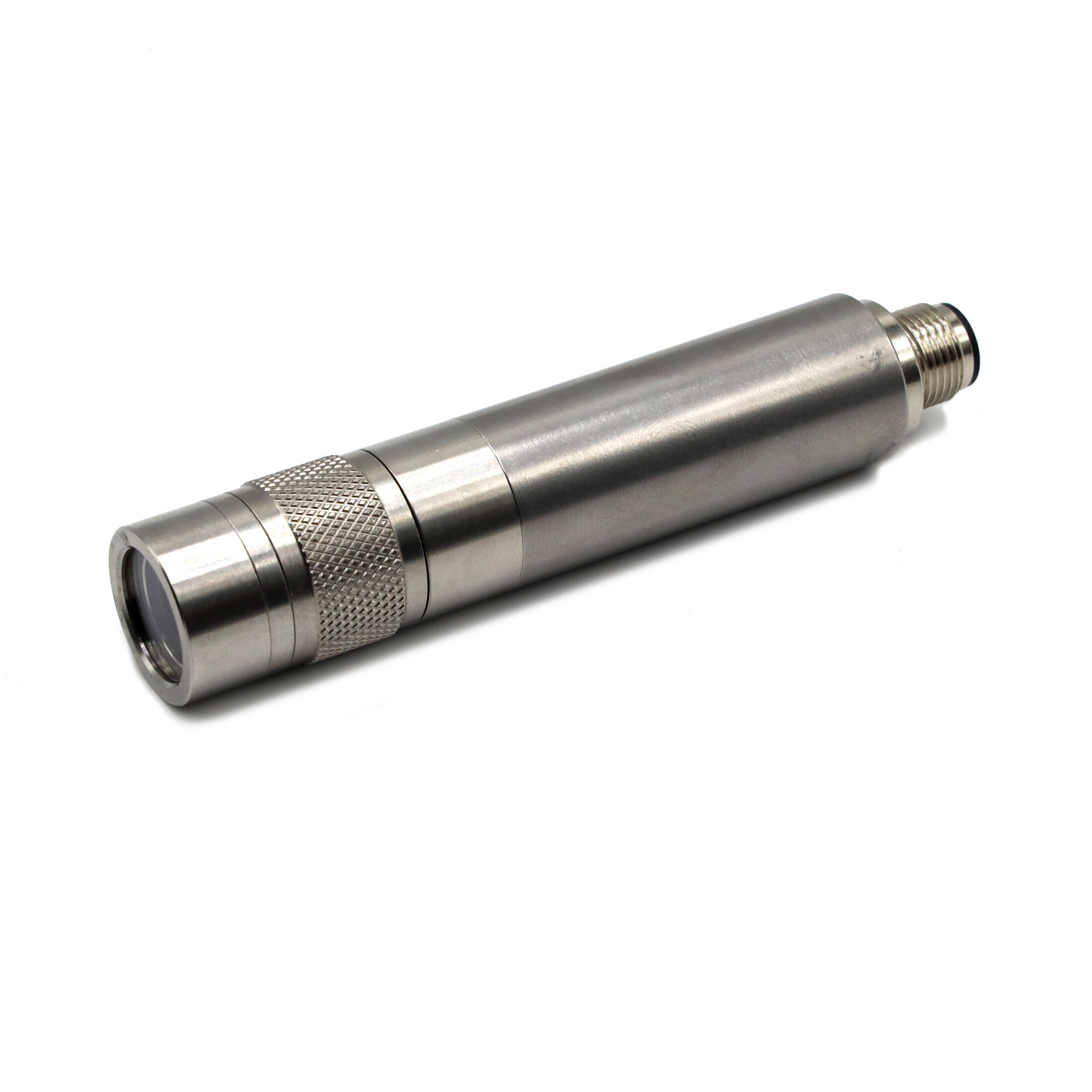

Bei dem Typ DG635-1-24-F(20X90) handelt es sich um einen Laser zur Projektion eines roten Laserpunktes, der durch die Wellenlänge von 635nm wesentlich besser sichtbar ist, als ein vergleichbarer Laser mit 650nm. Der Laser verfügt über eine kompakte Bauform (20x90mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Fokus kann entsprechend Ihrer Anwendung frei eingestellt werden. Als Spannungsversorgung können Sie z.B unser Netzteil LFNT-24 verwenden. Dieser Punktlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2.

• Abstrahlcharakteristik: elliptischer Punkt, Punktgröße einstellbar
• Optische Leistung: 1mW (Laserklasse 2); Fokus einstellbar
• Kompakte Bauform: 20x90mm; Achsabweichung: bis zu 3,0°, M12-Stecker
• Für Anwendungen in z.B. Lichtschranken, Nivelliereinrichtungen oder Pointer-Anwendungen, in Industrie, Handwerk, Hobby oder dem Showbereich.
• Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24 verwenden.

Zubehör

Magnet-Halterung für Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic Halterung BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Magnet-Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Magnetische Halterung für Lasermodul 20mm
Ø20mm(36x62) Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Halterung für Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm Netzteil 24 V DC (1.000 mA)
Netzteil, Ausgang: 24V DC, offene Kabelenden, Betriebsspannung: 100-240V AC Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-635-660 nach DIN EN 207, geeigneter Wellenlängenbereich rot >630 - 700 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen, Forschung und Entwicklung

Stammdaten

• EAN: 4055132020842
• Garantie: 1 Jahre
• Warentarifnummer: 90132000000

Technische Daten

• Lebensdauer: > 10.000 h
• Betriebstemperatur: -20°C - 60 °C
• Lagertemperatur: -40°C - 85 °C

Optische Parameter

• Strahlform: Punkt
• Optische Leistung: 1 mW
• Laserklasse: 2
• Divergenz: G - 0.8 mrad
• Punktgröße: <1mm@1m
• Arbeitsabstand: 10 m
• Optik: antireflex beschichtete Glaslinsen
• Laser Technologie: Single Mode Diode
• Fokus: einstellbar

Elektrische Parameter

• Potential des Gehäuses: Isoliert
• Betriebsspannung: 21.6 - 26.4, typ 24 V DC
• Betriebsstrom: 10 - 30, typ 20 mA
• Anschlussstecker: CON-M12
• Kabelfarbe Plus: rot
• Kabelfarbe GND: schwarz
• Netzteil: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.

Mechanische Parameter

• Abmaße: Ø20x90 mm
• Material: Stainless Steel
• Austrittsdurchmesser Optik: 1 mm
• Gewicht: 50 g
• Stecker Pin VDD: 1
• Stecker Pin GND: 3
