Picotronic DOE Laser grün, 532nm, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecke…

799,89 €*

inkl. MwSt. Versandkostenfrei ab 100 Euro Warenwert in der EU

Fragen & Antworten(0)

Versandfertig in 21 Tagen, Lieferzeit 1-2 Tage

Benachrichtige mich, sobald der Artikel lieferbar ist.

Diese Seite ist durch reCAPTCHA geschützt und es gelten die Datenschutzrichtlinie und Nutzungsbedingungen.

Datenschutz

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen und die AGB gelesen und bin mit ihnen einverstanden. *

Produktnummer: 70156300

Produktinformationen "Picotronic DOE Laser grün, 532nm, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecke…"

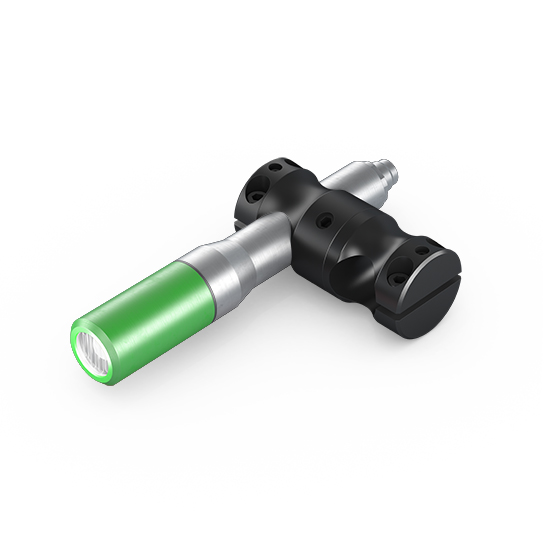

DOE Lasermodul, grün, 532nm, 15mW, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung, mit DOE-DE-R212 (Kreuz) 25°

Bei dem Typ DOE212-532-15-24(20X135)-M12 handelt es sich um ein DOE Lasermodul mit einer Wellenlänge von 532nm. Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Mit dem integrierten DOE-DE-R212 (Cross: Kreuz) wird ein Kreuz mit Öffnungswinkel (α) 25° erzeugt. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieses Modul fällt in die Laserklasse 2M.

Edelstahlgehäuse für industrielle Anwendung
Spritzwasser geschützt (IP64)
Positionierlaser mit einstellbarem Fokus
M12 Industriestecker
Schutzlinse
Inklusive DOE R212

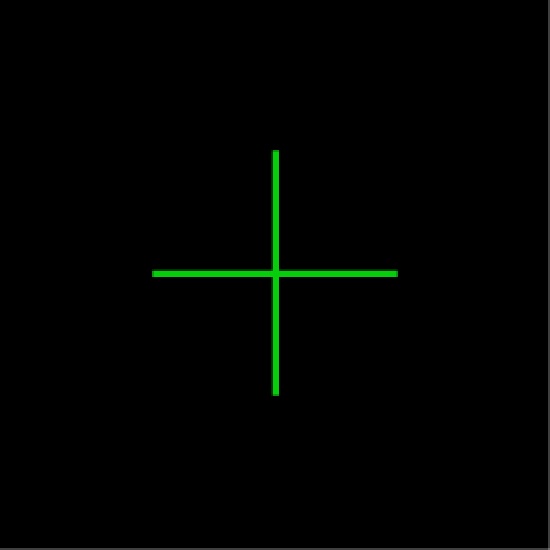

Abstrahlcharakteristik: DOE-DE-R212 (Kreuz)
Optische Leistung: 15mW (Laserklasse 2M); Fokus: einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 25°; Achsabweichung: bis zu 3,0°; M12-Stecker; Schutzklasse IP64
Mit dem integrierten DOE-DE-R212 (Cross) wird ein Kreuz mit Öffnungswinkel (α) 25° erzeugt. Der Öffnungswinkel (25°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 0,45m.
Für Anwendungen in z.B. Lasermarkierungssystemen oder der Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Picotronic Netzteil Picotronic LFNT-24-C-M12 verwenden.

Lieferumfang

Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser. Im Produkt ist ein DOE-DE-R212 (Kreuz 25°) verbaut.

Zubehör

Magnet-Halterung für Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic Halterung BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Magnet-Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Magnetische Halterung für Lasermodul 20mm
Ø20mm(36x62) Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Halterung für Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm Picotronic Halterung MOUNT-BASE-PLATE-01
Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b… 24V DC Netzteil für alle Laser M12-Serie
Netzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-405-532 nach DIN EN 207, geeigneter Wellenlängenbereich >400 - 532 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen

Stammdaten

EAN: 4055132019686
Garantie: 1 Jahre
Warentarifnummer: 90132000000

Technische Daten

Lebensdauer: > 10.000 h
Betriebstemperatur: 15°C - 30 °C
Lagertemperatur: -40°C - 80 °C

Optische Parameter

Strahlform: DOE
Optische Leistung: 15 mW
Laserklasse: 2M
Divergenz: D - 0.5 mrad
Arbeitsabstand: 15 m
Optik: antireflex beschichtete Glaslinsen
Laser Technologie: Single Mode Diode
Stabilität: +/- 10% @ 15-30°C
Schutzlinse: ja
Fokus: einstellbar
Aufwärmzeit: < 15 min

Elektrische Parameter

Potential des Gehäuses: Isoliert
Betriebsspannung: 21.6 - 26.4, typ 24 V DC
Betriebsstrom: 40 - 115, typ 75 mA
Anschlussstecker: CON-M12
Netzteil: Laser Power Supply, Output: 24V DC, 1A, Input: 100-240V AC, 50-60Hz, Output Power: max. 24W, 4-Pin Industrial-M12-Connector

Mechanische Parameter

Abmaße: Ø20x135 mm
Material: Stainless Steel
Austrittsdurchmesser Optik: 16 mm
Gehäusefarbe: grün
Gewicht: 350 g
Stecker Pin VDD: 1
Stecker Pin GND: 3
IP Schutzklasse: IP 64

Shop+Web

Lieferumfang: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser. Im Produkt ist ein DOE-DE-R212 (Kreuz 25°) verbaut.

DOE

Alpha: 25 °
