DOE, PC, Ø1.2x8mm, @590 - 730 nm

Produktinformationen "DOE, PC, Ø1.2x8mm, @590 - 730 nm"

Bei dem diffraktivem optischen Element (DOE) Type handelt es sich um eine Optik zur Projektion von 5 Linien. Bei einer Distanz von 100mm vom DOE zur Projektionsfläche haben die Linien einen Abstand von und eine Gesamtlänge von . Bei einer Wellenlänge von 633nm ergibt sich ein Öffnungswinkel von , der Winkel zwischen zwei Linien beträgt . Für die Anwendung kann jede Punktlaserquelle verwendet werden.

Stammdaten

  • EAN: 4260129044163
  • Warentarifnummer: 90019000

Mechanische Parameter

  • Abmaße: Ø11x4 mm
  • Gewicht: 1 g

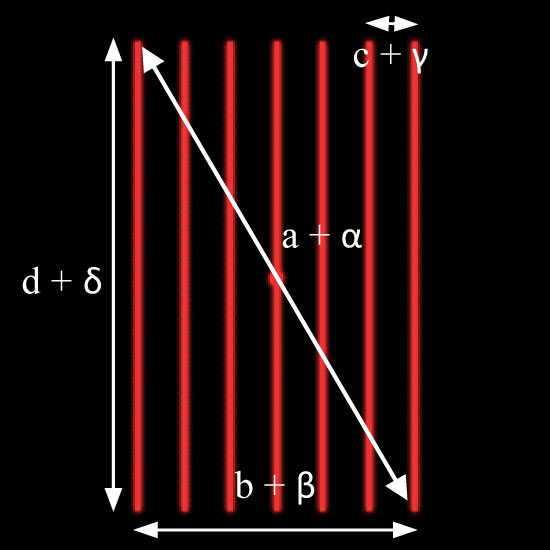

DOE

  • Alpha: 8,9 °
  • Beta: 5,2 °
  • Gamma: 0,8 °
  • Delta: 7,2 °
  • a: 15,5 mm
  • b: 9 mm
  • c: 1,5 mm
  • d: 12,6 mm
  • Durchmesser (ohne Halterung): 8 mm
  • Dicke (ohne Halterung): 1,2 mm
  • Material: PC

Holosun

  • BKA Genehmigungspflicht: nein
