Kreuzlaser, rot, 635 nm, 90 °, 2 mW, 5 V DC, Ø16x45 mm, Laserklasse 1, Fokus fixed (2000mm), Kabell…

Kreuzlaser, rot, 635nm, 2mW, 90°, Laser Klasse 1, Fokus 2m, 5V DC, 16x45mm, mit Schutzlinse

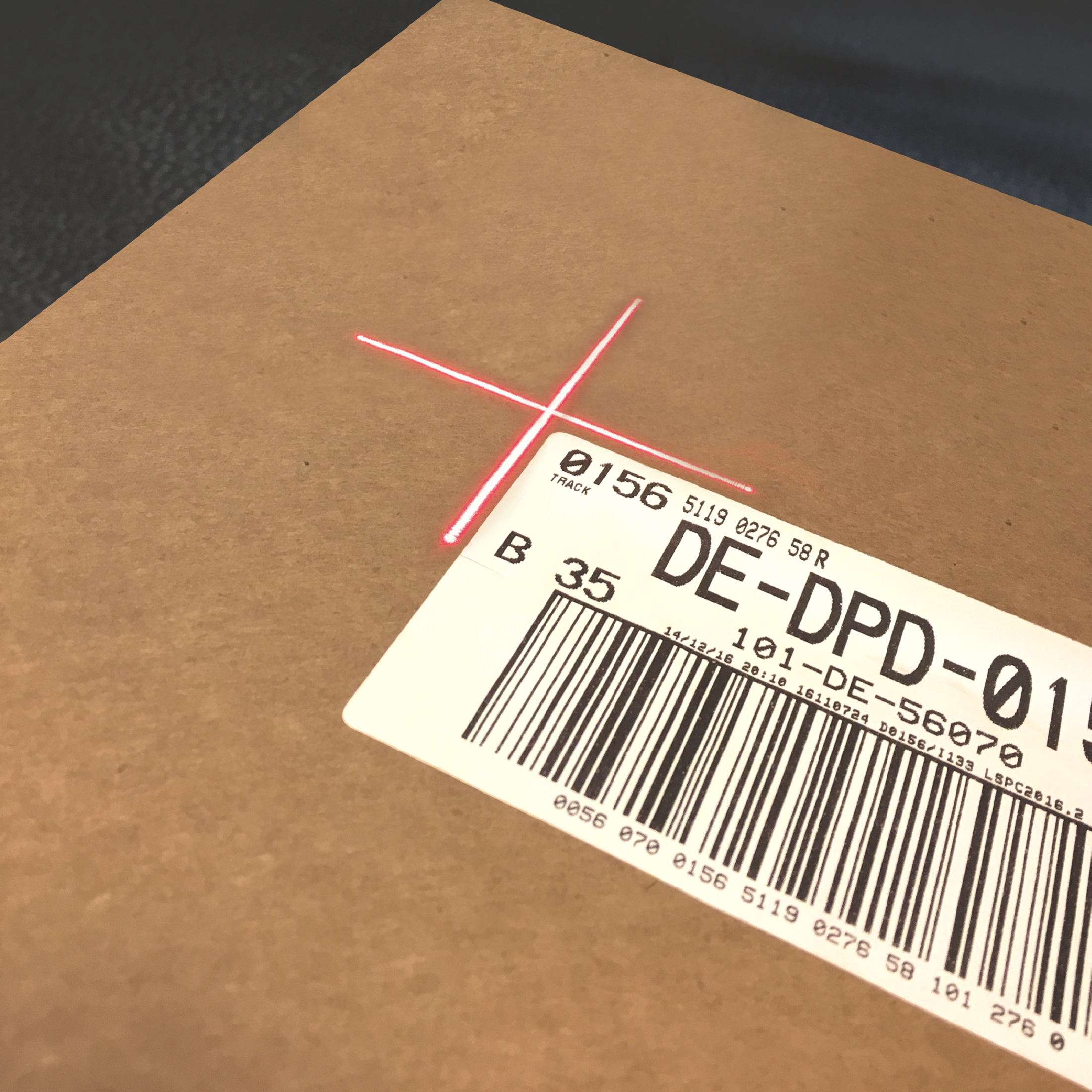

Bei dem Typ CB635-2-5(16x45)-PL handelt es sich um einen Laser zur Projektion eines roten Laserkreuzes, welches durch die Wellenlänge von 635nm wesentlich besser sichtbar ist, als ein vergleichbarer Laser mit 650nm. Der Laser verfügt über eine sehr kompakte Bauform (16x45mm). Der Öffnungswinkel von 90° erzeugt in einem Abstand von 2m ein Laserkreuz von 4m Länge. Die Versorgungsspannung beträgt 5V. Dieser Kreuzlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen. Die eingebaute Schutzlinse erlaubt einen Einsatz des Lasermoduls auch bei staubiger Umgebung und unter harten Industriebedingungen. Dieses Modul fällt in die Laserklasse 1.

• Für medizinische Geräte
• Bildverarbeitung
• Gleichmässige Linienbreite

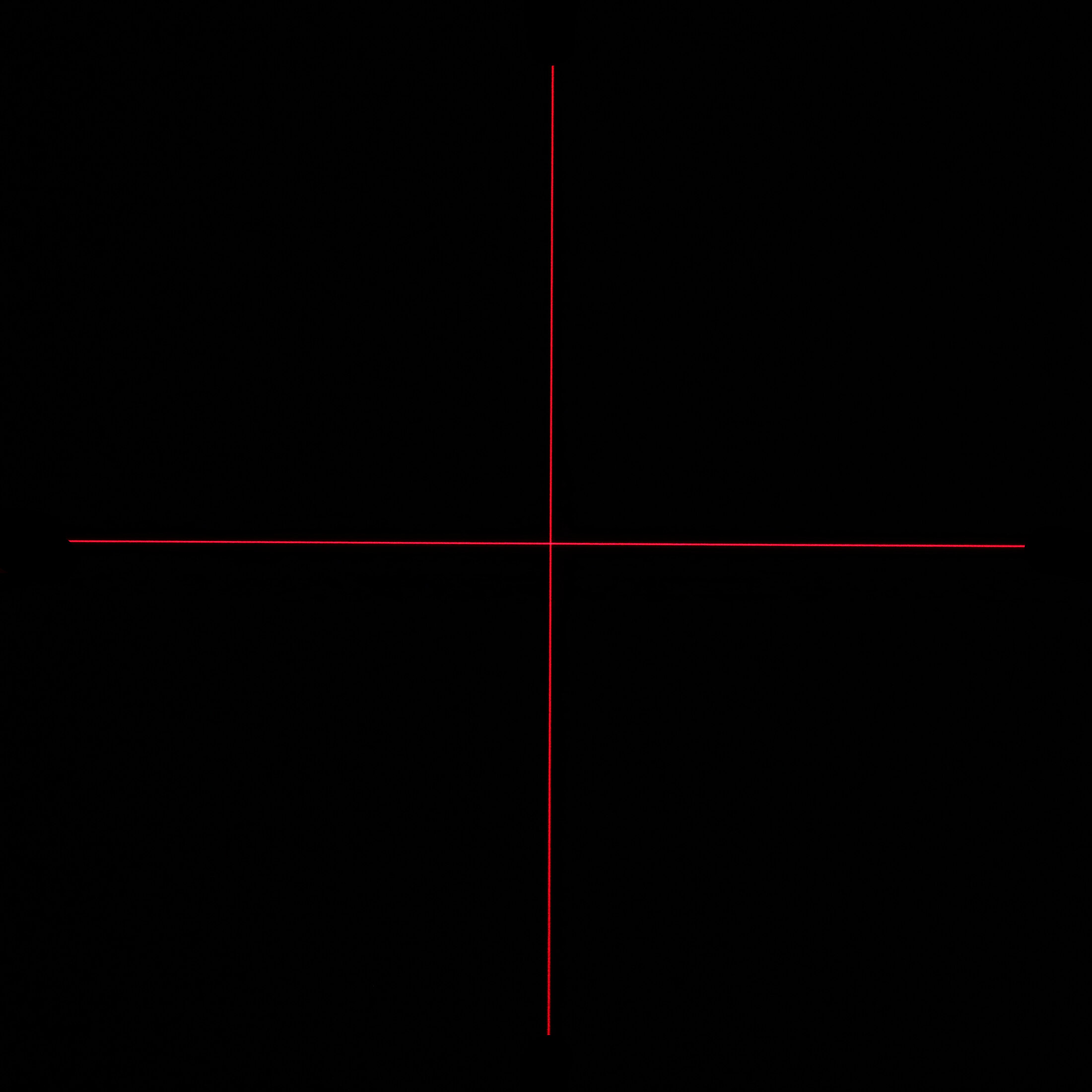

• Abstrahlcharakteristik: Kreuz, Liniendicke <1mm@2m
• Optische Leistung: 2mW (Laserklasse 1); Fokus 2m
• Kompakte Bauform: 16x45mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, Orthogonalität: 0,5°
• Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 2m, eine Laserlinienlänge von 4m.
• Für Anwendungen in z.B. Lasermarkierungssystemen oder der Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 5V. Zur Stromversorgung können Sie z.B. unser Picotronic Netzteil Picotronic LFNT-5 verwenden.

Zubehör

Halterung für Lasermodule 16mm
Ø16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm Magnet-Halterung für Lasermodul 16mm
16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm Picotronic Halterung Mount-16(30x65)
Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm Magnet-Halterung für Lasermodul 16mm
Ø16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm Halterung für Lasermodul 16mm
Ø16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm 5V Netzteil 5V DC (1000mA)
Netzteil, Ausgang: 5V DC, offene Kabelenden, Betriebsspannung: 100-240V AC Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-635-660 nach DIN EN 207, geeigneter Wellenlängenbereich rot >630 - 700 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen, Forschung und Entwicklung

Stammdaten

• EAN: 4260129043142
• Garantie: 1 Jahre
• Warentarifnummer: 90132000000

Technische Daten

• Lebensdauer: > 5.000 h
• Betriebstemperatur: -20°C - 50 °C
• Lagertemperatur: -40°C - 80 °C

Optische Parameter

• Strahlform: Kreuz
• Optische Leistung: 2 mW
• Laserklasse: 1
• Divergenz: B - 0.3 mrad
• Öffnungswinkel: 90 °
• Liniendicke: <1mm@2m
• Arbeitsabstand: 2 m
• Optik: antireflex beschichtete Glaslinsen
• Laser Technologie: Single Mode Diode
• Fokus: fixed (2000mm)
• Orthogonalität: < ± 0,5 °

Elektrische Parameter

• Potential des Gehäuses: Isoliert
• Betriebsspannung: 4.5 - 5.5, typ 5 V DC
• Betriebsstrom: 20 - 55, typ 35 mA
• Kabelfarbe Positiv: rot
• Kabelfarbe Ground: schwarz
• Netzteil: Power Supply with stripped/tinned wires, Output: 5V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3W max.

Mechanische Parameter

• Abmaße: Ø16x45 mm
• Material: Aluminium
• Kabellänge: 100 mm
• Kabeltyp: 26AWG, 0,14mm²
• Austrittsdurchmesser Optik: 7 mm
• Gehäusefarbe: schwarz
• Gewicht: 24 g
• Abisolierlänge des Leiters: 5 mm
