Linienlaser, grün, 520 nm, 30 °, 30 mW, 24 V DC, Ø15x60 mm, Laserklasse 2M, Fokus einstellbar, Kabe…

Produktinformationen "Linienlaser, grün, 520 nm, 30 °, 30 mW, 24 V DC, Ø15x60 mm, Laserklasse 2M, Fokus einstellbar, Kabe…"

Fokussierbarer Linienlaser, grün, 520nm, 30mW, 30°, Laser Klasse 2M, 24V DC, 15x60mm, gleichmäßige Linienverteilung, Powell Linse

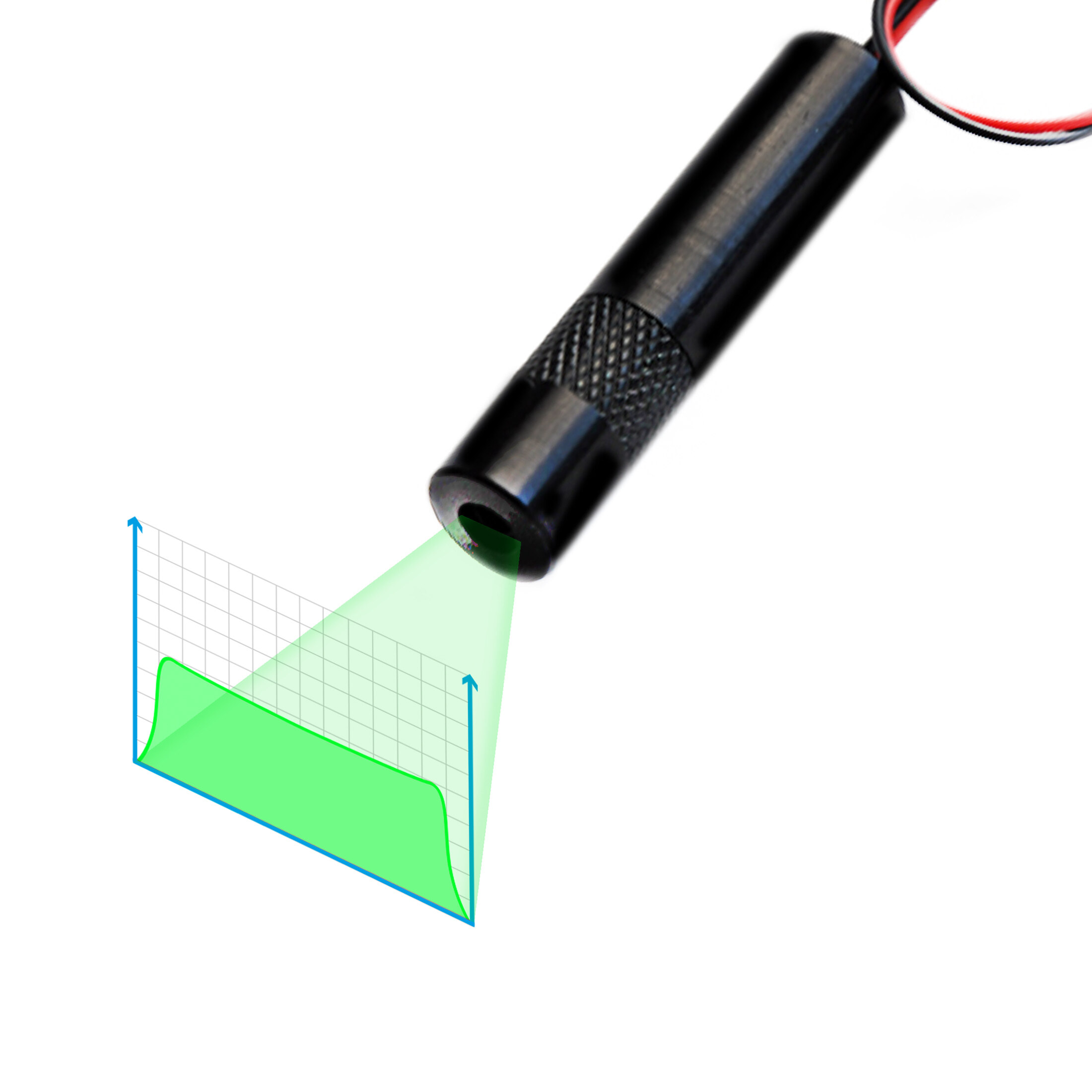

Bei dem Typ LE520-30-24-F(15x60)30-ADJ-PWL handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 520nm. Der Laser verfügt über eine kompakte Bauform (15x60mm). Der Öffnungswinkel von 30° erzeugt in einem Abstand von 1m eine Linie von 0,53m Länge. Durch Verwendung einer Powell Linse wird eine gleichmäßige Energieverteilung auf der gesamten Linie erzeugt. Dieser hochwertige Linienlaser findet Anwendung in der industriellen Bildverarbeitung und Messtechnik. Dieses Modul fällt in die Laserklasse 2M.

  • Powell Linse
  • Gleichmäßige Linie
  • Bildverarbeitung
  • Abstrahlcharakteristik: Linie, Liniendicke einstellbar (Powell Linse)
  • Optische Leistung: 30mW (Laserklasse 2M); Fokus einstellbar
  • Kompakte Bauform: 15x60mm; Öffnungswinkel: 30°; Achsabweichung: <1°
  • Der Öffnungswinkel (30°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 0,53m.
  • Für anspruchsvolle Anwendungen in der industriellen Bildverarbeitung und Messtechnik. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. Netzteil Picotronic LFNT-24 verwenden.

Zubehör

Magnet-Halterung für Lasermodul 15mm
15mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 15mm
Magnet-Halterung für Lasermodul 15mm
Ø15mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 15mm
Halterung für Lasermodul 15mm
Ø15mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 15mm
Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-405-532 nach DIN EN 207, geeigneter Wellenlängenbereich >400 - 532 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen

Stammdaten

  • EAN: 4055132012779
  • Garantie: 1 Jahre
  • Warentarifnummer: 90132000000

Technische Daten

  • Lebensdauer: > 6.000 h
  • Betriebstemperatur: -10°C - 60 °C
  • Lagertemperatur: -40°C - 85 °C

Optische Parameter

  • Strahlform: Linie
  • Optische Leistung: 30 mW
  • Laserklasse: 2M
  • Divergenz: E - 0.6 mrad
  • Öffnungswinkel: 30 °
  • Liniendicke: einstellbar
  • Arbeitsabstand: 10 m
  • Optik: Powell Lens
  • Laser Technologie: Single Mode Diode
  • Opt. Leistung Stabilität bei konst. Temp.: < 5 %
  • Fokus: einstellbar

Elektrische Parameter

  • Potential des Gehäuses: Isoliert
  • Betriebsspannung: 23 - 25, typ 24 V DC
  • Betriebsstrom: 100 - 250, typ 200 mA
  • Kabelfarbe Plus: rot
  • Kabelfarbe GND: weiß

Mechanische Parameter

  • Abmaße: Ø15x60 mm
  • Material: Aluminium
  • Kabellänge: 130 mm
  • Kabeltyp: 24AWG, black, 3mm
  • Austrittsdurchmesser Optik: 5 mm
  • Gehäusefarbe: schwarz
  • Gewicht: 20 g
  • Abisolierlänge des Leiters: 5 mm
Öffnungswinkel: 30 °
