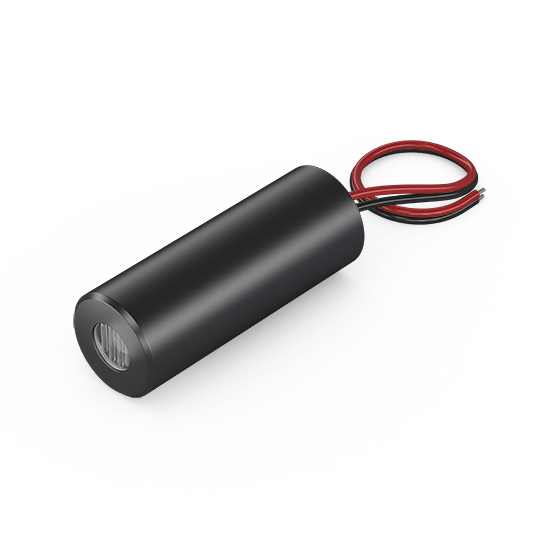

Linienlaser, rot, 635 nm, 60 °, 5 mW, 3 V DC, Ø8x26 mm, Laserklasse 1, Fokus fixed (1000mm), Kabell…

Linienlaser, rot, 635nm, 5mW, 3V, 8x26mm, Fokus 1m, Öffnungswinkel 60°, Laser Klasse 1

Bei dem Typ LI635-5-3(8X26)60DEG-F1000-WP handelt es sich um einen Linienlaser, der durch die Wellenlänge von 635nm, wesentlich besser sichtbar ist, als ein vergleichbarer Laser mit 650nm. Dieses Lasermodul zeichnet sich durch seine sehr kompakte Bauform aus (8x26mm). Die Lebensdauer des Lasermoduls ist größer 5.000 Stunden. Der Öffnungswinkel von 60° erzeugt in einem Abstand von 1m eine Linie von 1,1m Länge. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen. Das Lasermodul verfügt über die Schutzklasse IP 67. Die eingebaute Schutzlinse erlaubt einen Einsatz des Lasermoduls auch bei staubiger Umgebung und unter harten Industriebedingungen. Dieses Modul fällt in die Laserklasse 1.

• Wasserdicht IP67
• Geringe Stromaufnahme
• Kompakte Bauform
• Laser Klasse 1

• Abstrahlcharakteristik: Linie, Liniendicke <1mm@1m; Laser mit 635nm besitzen eine bessere Sichtbarkeit als z.B. Laser mit 650nm.
• Optische Leistung: 5mW (Laserklasse 1); Fokus 1m
• Sehr kompakte Bauform: 8x26mm; Öffnungswinkel: 60°; Achsabweichung: bis zu 3,0°; Schutzklasse IP 67
• Der Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 1,1m.
• Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik, Hobby und dem Showbereich. Spannungsversorgung 3V.

Zubehör

Magnet-Halterung für Lasermodul 8mm
Ø8mm(48x86) MAGNETIC-MOUNT-PRO für Lasermodule mit Durchmesser 8mm Picotronic Halterung MULTI-MOUNT-08(45x75)-MAGNETIC
Ø8mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 8mm Picotronic Halterung MULTI-MOUNT-08(45x75)
Ø8mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 8mm Halterung für Lasermodule 8mm
Ø8mm(25x66) Halterung-Ballhead für Lasermodule mit Durchmesser 8mm Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-635-660 nach DIN EN 207, geeigneter Wellenlängenbereich rot >630 - 700 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen, Forschung und Entwicklung
Halterung für Lasermodule 8mm
Ø8mm(58x145) LF-Halterung für Lasermodule mit Durchmesser 8mm

Stammdaten

• EAN: 4055132017262
• Garantie: 1 Jahre
• Warentarifnummer: 90132000000

Technische Daten

• Lebensdauer: > 5.000 h
• Betriebstemperatur: -20°C - 50 °C
• Lagertemperatur: -40°C - 80 °C

Optische Parameter

• Strahlform: Linie
• Optische Leistung: 5 mW
• Laserklasse: 1
• Divergenz: D - 0.5 mrad
• Öffnungswinkel: 60 °
• Liniendicke: <1mm@1m
• Arbeitsabstand: 1 m
• Optik: antireflex beschichtete Glaslinsen
• Laser Technologie: Single Mode Diode
• Schutzlinse: ja
• Fokus: fixed (1000mm)

Elektrische Parameter

• Potential des Gehäuses: Isoliert
• Betriebsspannung: 2.7 - 3.3, typ 3 V DC
• Betriebsstrom: 30 - 75, typ 50 mA
• Kabelfarbe Positiv: rot
• Kabelfarbe Ground: schwarz

Mechanische Parameter

• Abmaße: Ø8x26 mm
• Material: Aluminium
• Kabellänge: 200 mm
• Kabeltyp: 18AWG, black, 3,6mm
• Gehäusefarbe: schwarz
• Gewicht: 7 g
• IP Schutzklasse: IP 67
• Abisolierlänge des Leiters: 5 mm
