Linienlaser Strichlaser rot 650nm 5mW 20° 3VDC Aluminiumgehäuse 12x32mm

Produktinformationen "Linienlaser Strichlaser rot 650nm 5mW 20° 3VDC Aluminiumgehäuse 12x32mm"

Linienlaser, rot, 650nm, 5mW, 20°, Laser Klasse 1, Fokus 3m, 3V DC, 12x32mm, Kabellänge 1000mm

Bei dem Typ LE650-5-3(12X32)20DEG-C1000 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 650nm. Der Laser verfügt über eine kompakte Bauform (12x32mm). Die Lebensdauer des Lasermoduls ist größer 5.000 Stunden. Der Öffnungswinkel von 20° erzeugt in einem Abstand von 3m ein Laserlinie von 1m Länge. Die Stromaufnahme ist mit ca. 30mA sehr gering, deshalb können problemlos 2 Batterien zur Stromversorgung genutzt werden und das Lasermodul kann mobil eingesetzt werden. Als Stromversorgung können Sie z.B unser Battery-Pack mit 2 x 1,5 Volt Batterien (AA) verwenden. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen, zur genauen Positionierung von Gegenständen in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 1.

  • Kleiner Öffnungswinkel
  • Kompakte Bauform
  • Laser Klasse 1
  • Betriebsspannung 3 V DC
  • Voreingestellter Fokus
  • Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@3m
  • Optische Leistung: 5mW (Laserklasse 1); Fokus 3m
  • Kompakte Bauform: 12x32mm; Öffnungswinkel: 20°; Achsabweichung: bis zu 3,0°

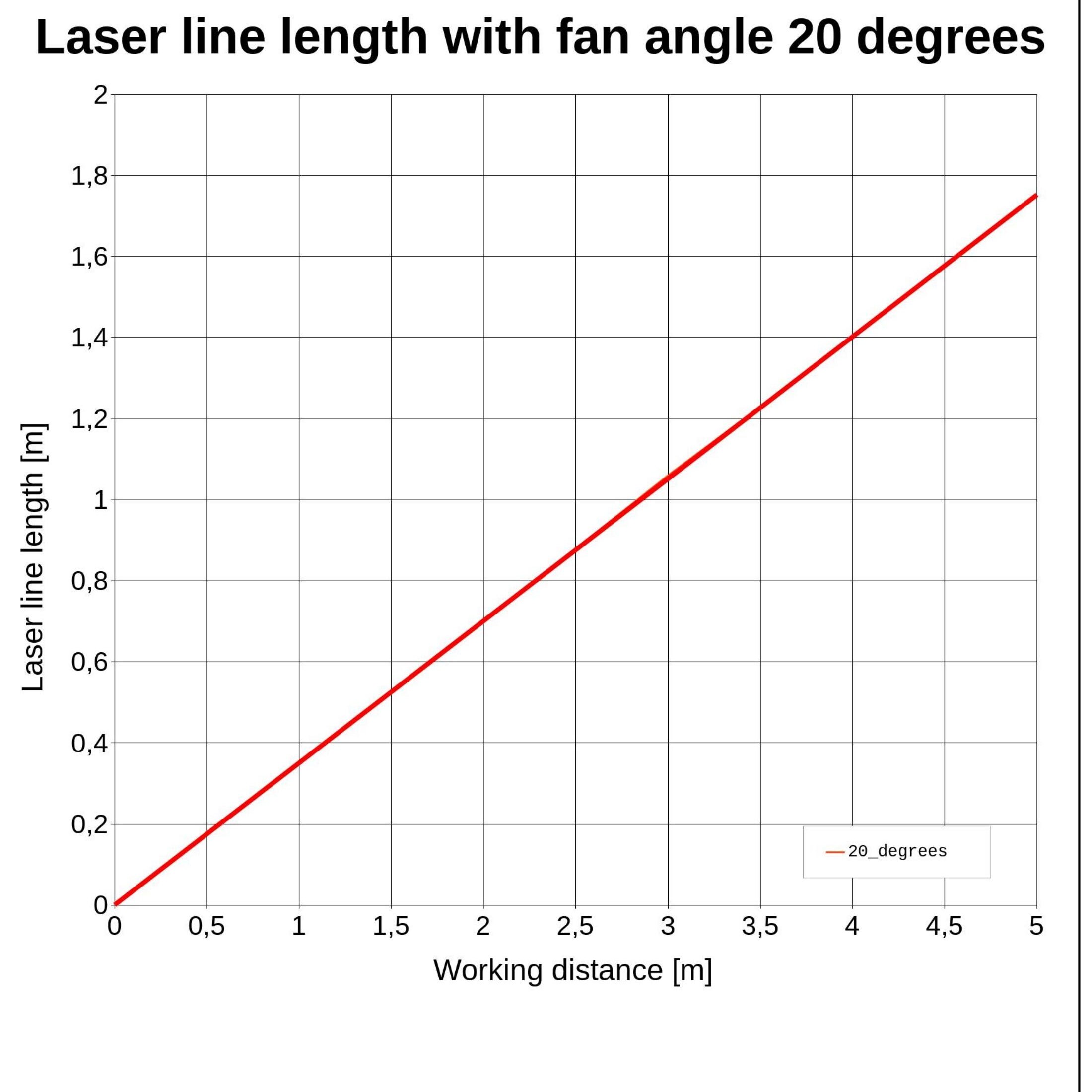

  • Der Öffnungswinkel (20°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 1m.
  • Für Anwendungen Industrie, Handwerk, Hobby und dem Showbereich. Stromversorgung 3V. Zur Spannungsversorgung können Sie z.B. unser Picotronic Batteriepack 3V oder das Netzteil Picotronic LFNT-3 verwenden.

Zubehör

Magnet-Halterung für Lasermodul 12mm
12mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Magnetische Halterung für Lasermodul 12mm
Ø12mm(36x62) Magnethalterung für Lasermodul 12mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Magnet-Halterung für Lasermodul 12mm
Ø12mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Picotronic Halterung MULTI-MOUNT-12(45x75)
Ø12mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 12mm
Halterung für Lasermodul 12mm
Ø12mm(20x57) MOUNT für Lasermodule mit Durchmesser 12mm
Halterung für Lasermodule 12mm
Ø12mm(25x70) Halterung-Ballhead für Lasermodule mit Durchmesser 12mm
Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-635-660 nach DIN EN 207, geeigneter Wellenlängenbereich rot >630 - 700 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen, Forschung und Entwicklung
Halterung für Lasermodule 12mm

Stammdaten

  • EAN: 4055132017125
  • Garantie: 1 Jahre
  • Warentarifnummer: 90132000000

Technische Daten

  • Lebensdauer: > 5.000 h
  • Betriebstemperatur: -20°C - 50 °C
  • Lagertemperatur: -40°C - 80 °C

Optische Parameter

  • Strahlform: Linie
  • Optische Leistung: 5 mW
  • Laserklasse: 1
  • Divergenz: E - 0.6 mrad
  • Öffnungswinkel: 20 °
  • Liniendicke: <1.5mm@3m
  • Arbeitsabstand: 5 m
  • Optik: antireflex beschichtete Glaslinsen
  • Laser Technologie: Single Mode Diode
  • Fokus: fixed (3000mm)

Elektrische Parameter

  • Potential des Gehäuses: Isoliert
  • Betriebsspannung: 2.7 - 3.3, typ 3 V DC
  • Betriebsstrom: 15 - 45, typ 30 mA
  • Kabelfarbe Positiv: rot
  • Kabelfarbe Ground: schwarz

Mechanische Parameter

  • Abmaße: Ø12x32 mm
  • Material: Aluminium
  • Kabellänge: 1.000 mm
  • Kabeltyp: 22AWG / black,white
  • Austrittsdurchmesser Optik: 5,5 mm
  • Gehäusefarbe: schwarz
  • Gewicht: 13 g
  • Abisolierlänge des Leiters: 5 mm

Holosun

  • BKA Genehmigungspflicht: nein
