In unserer Kategorie Kreuzlaser finden Sie zahlreiche Lasermodule zum Ausrichten von Objekten, zum Positionieren von Werkstücken, für Nivellierarbeiten und verschiedenste Messungen. Die hochwertigen Kreuzlaser von Picotronic sind in den Wellenlängen rot, grün und blau verfügbar und passen sich Ihren Bedürfnissen ganz individuell an. Unsere Kreuzlaser sind mit fixem Fokus oder als justierbare Variante erhältlich und können somit für die unterschiedlichsten Anwendungen auf diversen Entfernungen eingesetzt werden. Die Kreuzgröße ist abhängig vom jeweiligen Öffnungswinkel des Kreuzlasers sowie vom Arbeitsabstand.
Entdecken Sie auch unsere Kreuzmuster als DOE-Optik oder sprechen Sie uns bei ganz individuellen Wünschen an. Gerne fertigen wir Sonderlösungen für Sie an – schon ab einer Auflage von 1 Stück.
Spielend leicht Kreuzlaser finden, spezifizieren und anfragen:

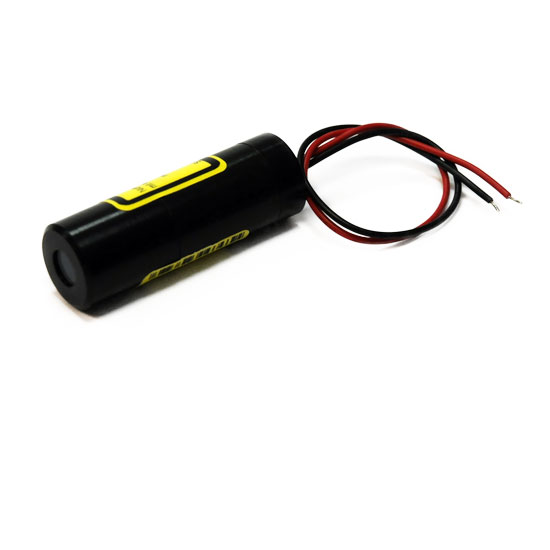

Isolated Cross lasermodule, red, 90°, 635nm, 2mW, 24V DC, 16x64mm, class 1, protection lens
Operating Voltage 24 V DC
Laser Class 1
Uniform line thickness
Fixed focus
Glas lenses anti reflex coated
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129043104
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 90 °
Line Thickness: <0.3mm@0.5m
Operating Distance: 0.5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (500mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 22.7 - 24.3, typ 24 V DC
Operating Current: 3 - 60, typ 37 mA
Cable color positive: red
Cable color GND: black
Mechanical Parameters
Size: Ø16x64 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 6.8 mm
Housing Color: black
Weight: 23.5 g
Stripping of wire: 5 mm
Buy CB635-2-24(16x64)-F500-PL on Amazon

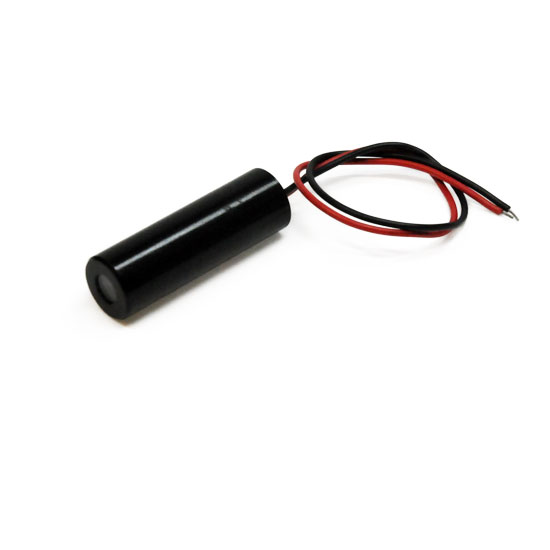

isolated Cross lasermodule, red, 5°, 635nm, 2mW, 24V DC, 16x64mm, class 1
Operating Voltage 24 V DC
Laser Class 1
Fan angle 5 °
Uniform line thickness
Fixed focus
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129048130
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle min: 5 °
Fan Angle: 5 °
Fan Angle max: 10 °
Line Thickness: <1mm@1m
Operating Distance: 1 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: no
Focus: fixed (1000mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 23.4 - 24.5, typ 24 V DC
Operating Current: 10 - 40, typ 20 mA
Cable color positive: red
Cable color GND: black
Mechanical Parameters
Size: Ø16x64 mm
Material: aluminium
Cable length: 100 mm
Wire type: Belden, Typ 1007, 26AWG
Output Aperture: 6.8 mm
Housing Color: black
Weight: 23.5 g
Stripping of wire: 5 mm
Buy CB635-2-24(16x64)5DEG-F1000 on Amazon

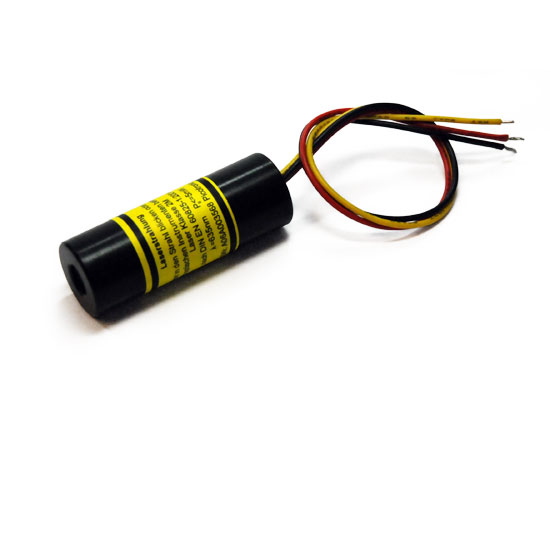

modulated isolated cross lasermodule, red, 45°, 650nm, 5mW, 24V DC, 16x76
mm, class 1 with protection lens
Operating Voltage 24 V DC
Low power consumption
Modulated 50kHz directly over 3
3V DC
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132004750
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 45 °
Line Thickness: <3mm@5m
Operating Distance: 5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (5.0m)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Max. Mod. Frequency: 100 kHz
Operating Voltage: 23.4 - 24.4, typ 24 V DC
Operating Current: 5 - 20, typ 10 mA
Cable color positive: red
Cable color GND: black
Cable color modulation: yellow
Mechanical Parameters
Size: Ø16x76 mm
Material: aluminium
Cable length: 400 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 7 mm
Housing Color: black
Weight: 23 g
Protection Class: IP 54
Stripping of wire: 5 mm
Buy MCB650-5-24(16x76)45-PL on Amazon

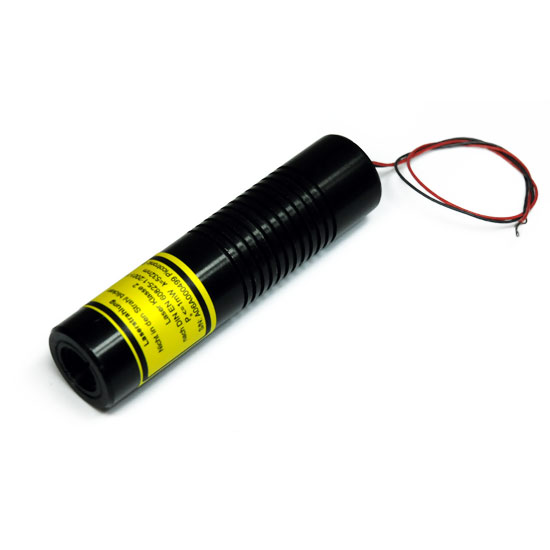

Isolated cross lasermodule, green, 90°, 520nm, 5mW, 24V DC, 20x80mm, class 1
Operating Voltage 24 V DC
Laser Class 1
Fan angle 90 °
Uniform line thickness
Fixed focus
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132018443
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 8,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 85 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 1
Divergence: 0.2 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: glass DOE
Laser technology: Single Mode Diode
Focus: fixed (3000mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 20 - 60, typ 40 mA
Connector: CON-M8-3POL
Cable color positive: brown
Cable color GND: black
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Cable length: 100 mm
Wire type: AWG26, UL, isolated
Output Aperture: 5 mm
Housing Color: silver
Weight: 62 g
Stripping of wire: 5 mm
The type is a laser that projects a laser cross. This type of laser module with its wavelength of 635nm has an enhanced visibility over a comparable laser with 650nm wavelength. This laser has a very compact design ( x ). The dihedral angle of shows a laser cross of the length two meter in the distance of one meter. The Focusdistance is 10cm. The power consumption of is really low. Accordingly, two batteries can be used for operation and the laser module can be used mobile.You may use our battery pack with 2 x 1.5 volt batteries as power supply. The focus is optimized for a operation range of meters. This cross laser can be applied e.g. in leveling, positioning, and marking systems. Additionally it can be used for positioning tasks. The built-in protective lens enables the module to be operated under dusty and harsh industrial environments. This module is laser class .
Image processing
Laser Class 1
Uniform line thickness
Compact size
Protection lens
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Power supply 3V DC (1200mA)Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132002169
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 30 °
Line Thickness: <0.5mm@0.1m
Operating Distance: 0.1 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (100mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 20 - 55, typ 35 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.
Mechanical Parameters
Size: Ø16x45 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 6.8 mm
Housing Color: black
Weight: 24 g
Stripping of wire: 5 mm
Buy CB635-2-3(16x45)30-F100-PL on Amazon

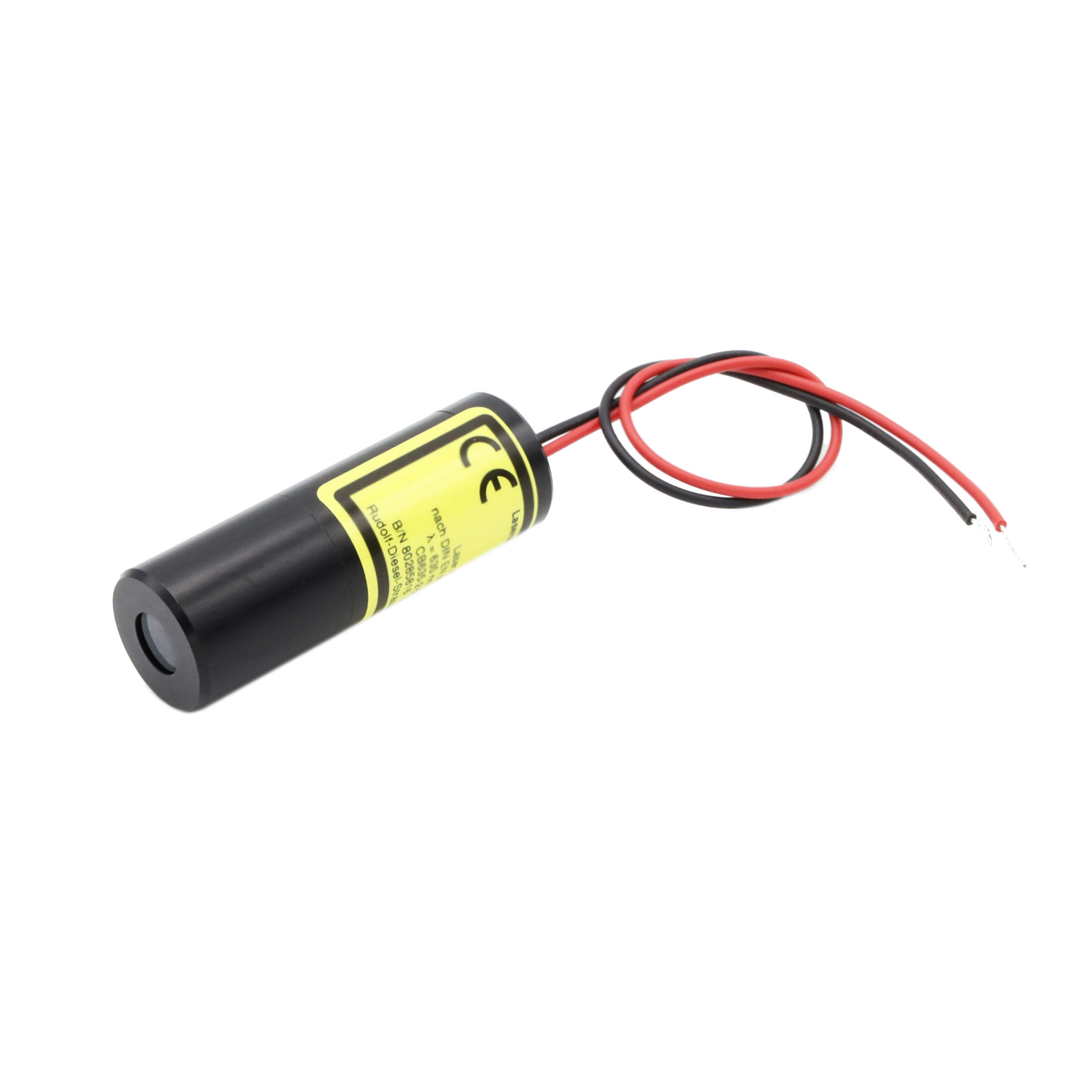

isolated cross lasermodule, red, 90°, 635nm, 5mW, 5V DC, 16x45mm, class 1
Operating Voltage 5 V DC
Fan angle 90 °
Laser Class 1
Compact size
Uniform line thickness
Strahlform: Kreuz
Wellenlänge: 635nm (rot)
Optische Ausgangsleistung: 5mW
Öffnungswinkel: 90°
Betriebsspannung: 5V DC
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
5V Power supply 5V DC (1000mA)Netzteil, Ausgang: 5V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129045368
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed (3000mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 4.5 - 5.5, typ 5 V DC
Operating Current: 20 - 55, typ 35 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 5V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3W max.
Mechanical Parameters
Size: Ø16x45 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 7 mm
Housing Color: black
Weight: 23.5 g
Stripping of wire: 5 mm
Buy CB635-5-5(16x45) on Amazon

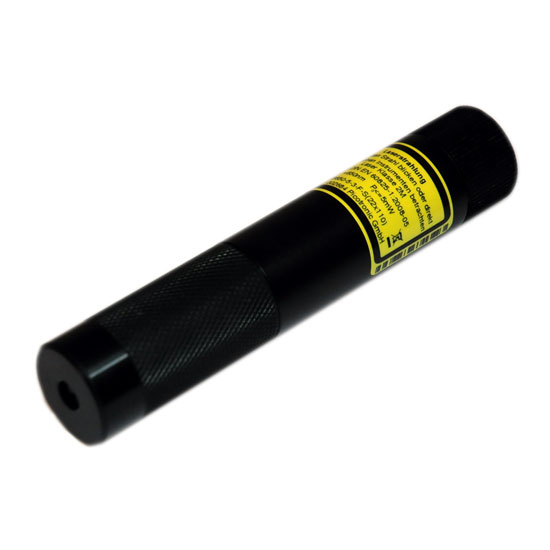

Fokussierbarer Kreuzlaser, grün, 650nm, 5mW, 90°, Laser Klasse 1, Fokus einstellbar, 3V DC, 22x110mm, Batteriebetrieb
Bei dem Typ CB650-5-3-F-S(22x110) handelt es sich um einen Laser zur Projektion eines roten Laserkreuzes. Das Lasermodul emittiert Strahlung der Wellenlänge 650nm. Das Modul benötigt eine Batterie (CR123A), die im Lieferumfang enthalten ist und ein kabellosen Betrieb über mehrere Stunden ermöglicht. Der Laser verfügt über eine kompakte Bauform (22x110mm). Rastender Schalter, einmal den Schalter am Ende des Lasermoduls drücken und der Laser ist dauerhaft eingeschaltet. Erneutes Betätigen schaltet den Laser wieder aus. Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m. Für Anwendungen in Industrie, Handwerk, Hobby oder Showbereich. Dieses Modul fällt in die Laserklasse 1.
Fan angle 90 °
Laser Class 1
With battery
Low power consumption
Adjustable focus
Rastender Schalter: Einmal den Schalter am Ende des Lasermoduls drücken und der Laser ist dauerhaft eingeschaltet. Erneutes Betätigen schaltet den Laser wieder aus.
Abstrahlcharakteristik: Kreuz, Liniendicke kann variiert werden
Optische Leistung: 5mW (Laserklasse 1); Fokus: einstellbar
Kompakte Bauform: 22x110mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3°; Orthogonalität 0,5°; Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Zur Positionierung von Gegenständen und Anwendungen in Industrie, Handwerk, Hobby oder dem Showbereich. Im Lieferumfang ist eine Batterie CR123A enthalten.
Delivery Content
2X LR44 button cells are included
Accessesories
Picotronic Bracket PENDULUM-MOUNT-22
Magnetic Mount for Lasermodul 22mm22mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 22mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
Magnetic Mount for Lasermodul 22mmØ22mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 22mm
Mount for Lasermodul 22mmØ22mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 22mm
Bracket for Lasermodule 22mmØ22mm(25x80) Halterung-Ballhead für Lasermodule mit Durchmesser 22mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Picotronic Bracket PENDULUM-MOUNT-360Shots
Picotronic Bracket PENDULUM-MOUNT-22-WIRE
Main Data
EAN: 4260129042688
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 90 °
Operating Distance: 2 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: adjustable
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: VDD(+)
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 6 - 50, typ 30 mA
Battery: CR123A Lithium Battery, 3V 1400mAh
Battery count: 1
Mechanical Parameters
Size: Ø22x110 mm
Material: aluminium
Output Aperture: 6 mm
Housing Color: black
Weight: 88 g
Shop+Web
Delivery Content: 2X LR44 button cells are included
isolated cross lasermodule, red, 90°, 635nm, 2mW, 3V DC, 16x45mm, class 1, with protection lens
Operating Voltage 3 V DC
Laser Class 1
Fan angle 90 °
Uniform line thickness
Fixed focus
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
Power supply 3V DC (1200mA)Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129043135
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@2m
Operating Distance: 2 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (2000mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 15 - 45, typ 29 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.
Mechanical Parameters
Size: Ø16x45 mm
Material: aluminium
Cable length: 100 mm
Wire type: Belden, Typ 1007, 26AWG
Output Aperture: 6.8 mm
Housing Color: black
Weight: 23.5 g
Stripping of wire: 5 mm
Buy CB635-2-3(16x45)-PL on Amazon
isolated Cross lasermodule, red, 5°, 635nm, 2mW, 5V DC, 16x58mm, class 1
Operating Voltage 5 V DC
Laser Class 1
Fan angle 5 °
Uniform line thickness
Fixed focus
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
5V Power supply 5V DC (1000mA)Netzteil, Ausgang: 5V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132005436
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 5 °
Line Thickness: <0.3mm@0.075m
Operating Distance: 0.075 m
Optics: glass lens AR coated
Laser technology: diode
Protection Lens: no
Focus: fixed (75mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 5 V DC
Operating Current: 20 - 50, typ 35 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 5V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3W max.
Mechanical Parameters
Size: Ø16x58 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 6.8 mm
Weight: 23.5 g
Buy CB635-2-5(16X58)5DEG on Amazon
isolated cross lasermodule, red, 15°, 635nm, 5mW, 5V DC, 16x45mm, class 2M
Operating Voltage 5 V DC
Isolated housing
Small fan angle
Image processing
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129047157
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 2M
Divergence: B - 0.3 mrad
Fan Angle: 15 °
Line Thickness: <0.7mm@0.2m
Operating Distance: 0.2 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed (200mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 4.5 - 5.5, typ 5 V DC
Operating Current: 25 - 75, typ 50 mA
Cable color positive: red
Cable color GND: black
Mechanical Parameters
Size: Ø16x45 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 7 mm
Housing Color: black
Weight: 23 g
Stripping of wire: 5 mm
Buy CB635-5-5(16x45)15-F200 on Amazon

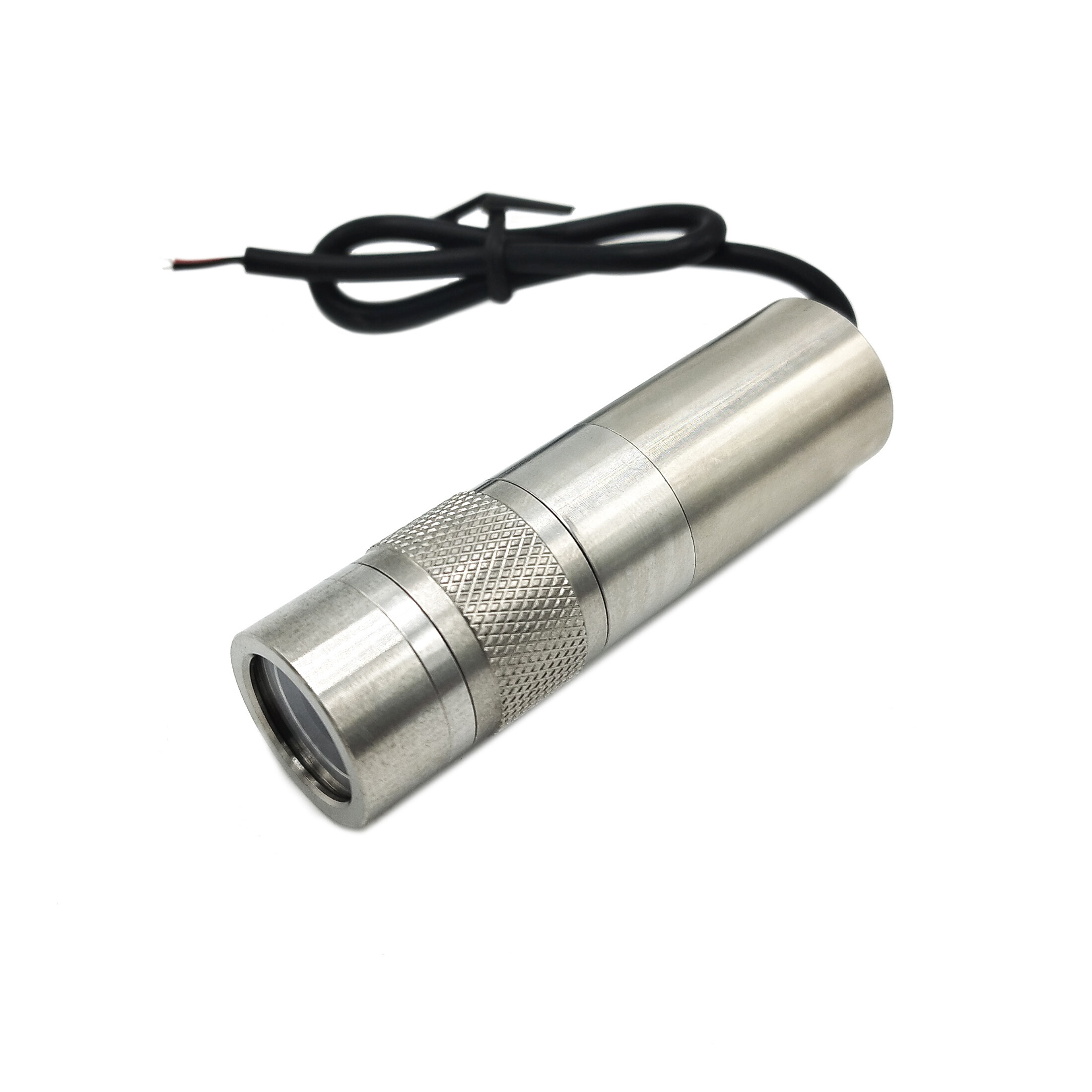

Fokussierbarer Kreuzlaser, rot, 635nm, 5mW, 60°, Laser Klasse 1, Fokus einstellbar, 3V DC, 20x70mm
Bei dem Typ CB635-5-5-F(20X70)60DEG handelt es sich um einen Laser zur Projektion eines roten Laserkreuzes mit einer Wellenlänge 635nm. Der Laser verfügt über eine sehr kompakte Bauform (20x70mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 60° erzeugt in einem Abstand von 1m ein Laserkreuz von 1,1m Länge. Durch den einstellbaren Fokus, kann die Laserliniendicke varriert werden. Dieser Kreuzlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 1.
Abstrahlcharakteristik: Kreuz, Liniendicke kann variiert werden
Optische Leistung: 5mW (Laserklasse 1); Fokus einstellbar
Kompakte Bauform: 20x70mm; Öffnungswinkel: 60°; Achsabweichung: bis zu 3,0°
Der Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 1,1m.
Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 3V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-3 verwenden.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Power supply 3V DC (1200mA)Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132020767
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 85 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 1
Divergence: G - 0.8 mrad
Fan Angle: 60 °
Line Thickness: <1.0mm@1m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 40 - 80, typ 60 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.
Mechanical Parameters
Size: Ø20x70 mm
Material: Stainless Steel
Cable length: 200 mm
Output Aperture: 4 mm
Housing Color: silver
Weight: 105 g
Stripping of wire: 5 mm

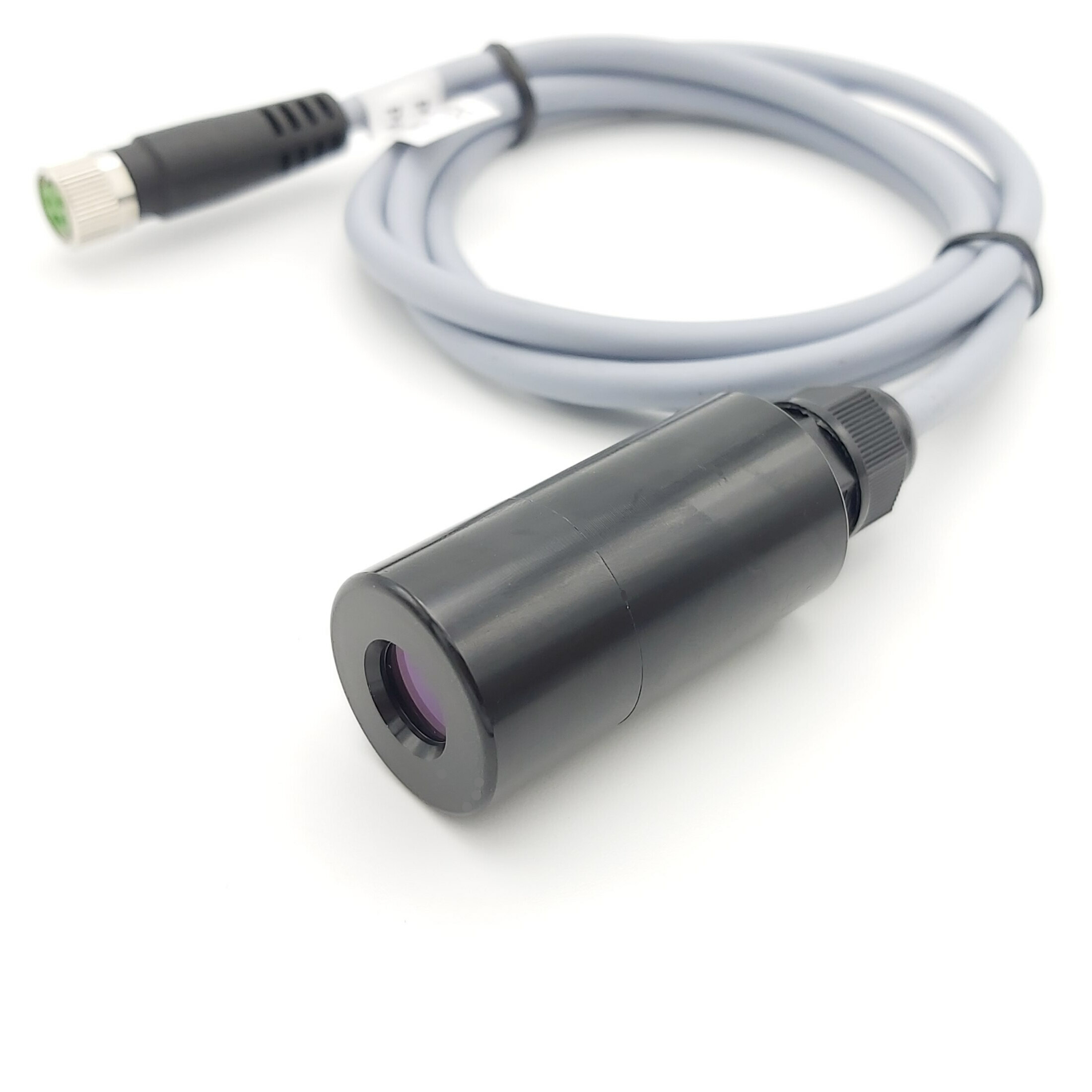

Isolated Cross lasermodule, green, 45°, 520nm, 5mW, 12V DC, 20x59mm, class 1M, 800mm cable length, M8 4-pol connector, waterproof IP67, Vibration (DIN EN 60068-2-6 Standard), Shock (DIN EN 60068-2-29 Standard)
Operating Voltage 12 V DC
Small fan angle
Laser Class 1M
Waterproof
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132015220
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 8,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 1M
Divergence: G - 0.8 mrad
Fan Angle: 45 °
Line Thickness: <2mm@2.5mm
Operating Distance: 2.5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: collimated
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 10.8 - 13.2, typ 12 V DC
Operating Current: 20 - 60, typ 40 mA
Connector: CON-M8-4POL
Cable color positive: red
Cable color GND: black
Mechanical Parameters
Size: Ø20x59 mm
Material: aluminium
Cable length: 800 mm
Wire type: 18AWG, black, 3,6mm
Housing Color: black
Weight: 50 g
Protection Class: IP 67

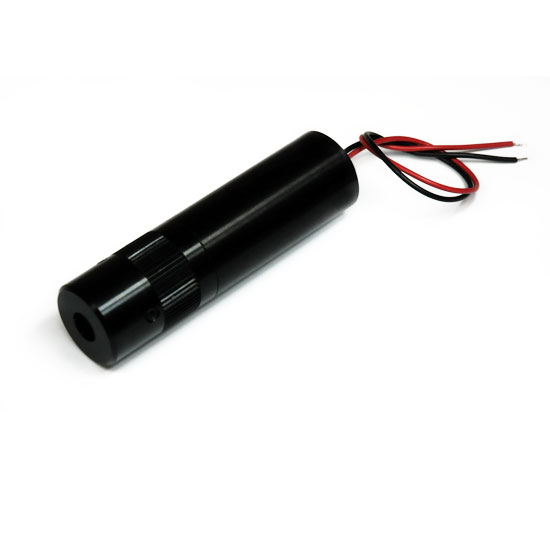

isolated Cross lasermodule, green, 30°, 532nm, 10mW, 3V DC, 20x80mm, class 2M
Operating Voltage 3 V DC
Fan angle 30 °
High Power
Fixed focus
Laser Class 2M
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Power supply 3V DC (1200mA)Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4260129043074
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: 0°C - 45 °C
Storage Temperature: -20°C - 70 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 10 mW
Laser Class: 2M
Divergence: 0.2 mrad
Fan Angle min: 30 °
Fan Angle: 30 °
Fan Angle max: 50 °
Line Thickness: <5mm@5m
Operating Distance: 10 m
Optics: glass lens AR coated
Beam Mode: TEM00
Laser technology: Solid State (YVO4+KTP)
Stability: +/- 20% @ 15-30°C
Focus: fixed (5.0m)
Warm up time: < 15 min
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 125 - 350, typ 280 mA
Cable color positive: red
Cable color GND: blue
Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Cable length: 200 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 4 mm
Weight: 60.5 g
Stripping of wire: 5 mm
Buy CA532-10-3(20x80)30 on Amazon
isolated Cross lasermodule, red, 5°, Focus 75mm, 635nm, 2mW, 24V DC, 16x61mm, class 1
Operating Voltage 24 V DC
Laser Class 1
Fan angle 5 °
Uniform line thickness
Fixed focus
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129043111
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 5 °
Line Thickness: <0.3mm@0.075m
Operating Distance: 0.075 m
Optics: glass lens AR coated
Laser technology: diode
Protection Lens: no
Focus: fixed (75mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 24 V DC
Operating Current: 1 - 15, typ 5 mA
Cable color positive: red
Cable color GND: black
Mechanical Parameters
Size: Ø16x64 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 6.8 mm
Weight: 23.5 g
Buy CB635-2-24(16X64)5DEG-F75 on Amazon
Kreuzlaser, rot, 635nm, 2mW, 90°, Laser Klasse 1, Fokus 2m, 5V DC, 16x45mm, mit Schutzlinse
The type is a laser that projects a laser cross. This type of laser module with its wavelength of 635nm has an enhanced visibility over a comparable laser with 650nm wavelength. This laser has a very compact design ( x ). The dihedral angle of shows a laser cross of the length two meter in the distance of one meter. The input voltage requirs 5V DC. This cross laser can be applied e.g. in leveling, positioning, and marking systems. Additionally it can be used for positioning tasks. The built-in protective lens enables the module to be operated under dusty and harsh industrial environments. This module is laser class .
Operating Voltage 5 V DC
Laser Class 1
For medical devices
Image processing
Uniform line thickness
Abstrahlcharakteristik: Kreuz, Liniendicke <1mm@2m
Optische Leistung: 2mW (Laserklasse 1); Fokus 2m
Kompakte Bauform: 16x45mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, Orthogonalität: 0,5°
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 2m, eine Laserlinienlänge von 4m.
Für Anwendungen in z.B. Lasermarkierungssystemen oder der Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 5V. Zur Stromversorgung können Sie z.B. unser Picotronic
Netzteil Picotronic LFNT-5 verwenden.
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
5V Power supply 5V DC (1000mA)Netzteil, Ausgang: 5V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129043142
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 90 °
Line Thickness: <1mm@2m
Operating Distance: 2 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed (2000mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 4.5 - 5.5, typ 5 V DC
Operating Current: 20 - 55, typ 35 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 5V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3W max.
Mechanical Parameters
Size: Ø16x45 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 7 mm
Housing Color: black
Weight: 24 g
Stripping of wire: 5 mm
Buy CB635-2-5(16x45)-PL on Amazon
isolated Cross lasermodule, red, 90°, 635nm, 2mW, 3V DC, 16x45mm, class 1
Operating Voltage 3 V DC
Laser Class 1
Uniform line thickness
Fixed focus
Glas lenses anti reflex coated
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Power supply 3V DC (1200mA)Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129043128
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 90 °
Line Thickness: <0.3mm@0.5m
Operating Distance: 0.5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (500mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 15 - 50, typ 30 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.
Mechanical Parameters
Size: Ø16x45 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 6.8 mm
Housing Color: black
Weight: 23.5 g
Stripping of wire: 5 mm
Buy CB635-2-3(16x45)-F500-PL on Amazon
isolated cross lasermodule, red, 15°, 635nm, 2mW, 5V DC, 16x45mm, class 1M
Operating Voltage 5 V DC
Isolated housing
Small fan angle
Image processing
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132003883
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1M
Divergence: B - 0.3 mrad
Fan Angle: 15 °
Line Thickness: <0.7mm@0.5m
Operating Distance: 0.5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed (500mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 4.5 - 5.5, typ 5 V DC
Operating Current: 15 - 75, typ 50 mA
Cable color positive: red
Cable color GND: black
Mechanical Parameters
Size: Ø16x45 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 7 mm
Housing Color: black
Weight: 23 g
Stripping of wire: 5 mm
Buy CB635-2-5(16x45)15-F500 on Amazon
modulated isolated Cross lasermodule, red, 90°, 650nm, 20mW, 5V DC, 16x64mm, class 1
Operating Voltage 5 V DC
Laser Class 1
Low power consumption
Modulated
Fixed focus
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
5V Power supply 5V DC (1000mA)Netzteil, Ausgang: 5V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132004743
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 20 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@1.5m
Operating Distance: 1.5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed (1500mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Max. Mod. Frequency: 20 kHz
Operating Voltage: 4.5 - 5.5, typ 5 V DC
Operating Current: 60 - 120, typ 80 mA
Cable color positive: red
Cable color GND: black
Cable color modulation: yellow
Power Supply: Power Supply with stripped/tinned wires, Output: 5V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3W max.
Mechanical Parameters
Size: Ø16x64 mm
Material: aluminium
Cable length: 100 mm
Wire type: Belden, Typ 1007, 26AWG
Output Aperture: 6.8 mm
Housing Color: black
Weight: 23 g
Stripping of wire: 5 mm
Buy MCB650-20-5(16x64) on Amazon
Kreuzlaser, grün, 520nm, 2mW, 215°, Laser Klasse 1, Fokus 0,4m, 5V DC, 12x40mm
Bei dem Typ CE520-2-5(12X40)15DEG-F400 handelt es sich um ein Kreuzlasermodul mit einer Wellenlänge von 520nm. Der Laser verfügt über eine sehr kompakte Bauform (12x40mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 20° erzeugt in einem Abstand von 0,4m eine Linie von 0,1m Länge. Als Stromversorgung können Sie z.B. unser Netzteil LFNT-5 verwenden. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Medizinbereich. Dieses Modul fällt in die Laserklasse 1.
Abstrahlcharakteristik: Kreuz, Liniendicke <0,5mm@0,4m
Optische Leistung: Laserklasse 1; Fokus 0,4m
Kompakte Bauform: 12x40mm; Öffnungswinkel: 15°; Achsabweichung: bis zu 3,0°
Der Öffnungswinkel (15°) erzeugt, bei einem Arbeitsabstand von 0,4m, eine Laserlinienlänge von 0,1m.
Für Anwendungen in z.B. Lasermarkierungssystemen oder zur Ausrichtung von Gegenständen in Industrie, Medizin und Handwerk. Spannungsversorgung 5V DC. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-5 verwenden.
Accessesories
Magnetic Mount for Lasermodul 12mm12mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Magnetic Mount for Lasermodul 12mmØ12mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Mount for Lasermodul 12mmØ12mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 12mm
Mount for Lasermodul 12mmØ12mm(20x57) MOUNT für Lasermodule mit Durchmesser 12mm
Bracket for Lasermodule 12mmØ12mm(25x70) Halterung-Ballhead für Lasermodule mit Durchmesser 12mm
5V Power supply 5V DC (1000mA)Netzteil, Ausgang: 5V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Power supply 3V DC (1200mA)Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Bracket for Lasermodule 12mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 12mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Main Data
EAN: 4055132020958
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 85 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 2 mW
Laser Class: 1
Fan Angle: 15 °
Line Thickness: <0.5mm@0.4m
Operating Distance: 0.4 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed (400mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 4.5 - 5.5, typ 5 V DC
Operating Current: 80 - 180, typ 130 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 5V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3W max.
Mechanical Parameters
Size: Ø12x40 mm
Material: aluminium
Cable length: 500 mm
Wire type: 22AWG, black, 3,6mm
Output Aperture: 4 mm
Housing Color: black
Weight: 10 g
Fokussierbarer Kreuzlaser, rot, 635nm, 10mW, 50°,Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x90mm
Bei dem Typ CG635-10-24-F(20X90)50DEG handelt es sich um einen Laser zur Projektion eines roten Laserkreuzes mit der Wellenlänge 635nm. Der Laser verfügt über eine kompakte Bauform (20x90mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Fokus kann entsprechend Ihrer Anwendung frei eingestellt werden. Als Spannungsversorgung können Sie z.B unser Netzteil LFNT-24 verwenden. Dieser Kreuzlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Abstrahlcharakteristik: Kreuz, Liniendicke kann variiert werden; Laser mit 635nm besitzen eine bessere Sichtbarkeit als z.B. Laser mit 650nm.
Optische Leistung: 10mW (Laserklasse 2M); Fokus einstellbar
Kompakte Bauform: 20x90mm; Achsabweichung: bis zu 3,0°; M12-Stecker
Der Öffnungswinkel (50°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 0,9m.
Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24 verwenden.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Power supply 24 V DC (1,000 mA)Netzteil, Ausgang: 24V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132020835
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 85 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 10 mW
Laser Class: 2M
Divergence: G - 0.8 mrad
Fan Angle: 50 °
Line Thickness: <1mm@1m
Operating Distance: 5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 20 - 60, typ 40 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
Mechanical Parameters
Size: Ø20x90 mm
Material: Stainless Steel
Output Aperture: 1 mm
Weight: 50 g
Connector Pin VDD: 1
Connector Pin GND: 3
Fokussierbarer Kreuzlaser, grün, 520nm, 10mW, 50°,Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x90mm
Bei dem Typ CG520-10-24-F(20X90)50DEG handelt es sich um einen Laser zur Projektion eines grünen Laserkreuzes mit der Wellenlänge 520nm. Der Laser verfügt über eine kompakte Bauform (20x90mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Fokus kann entsprechend Ihrer Anwendung frei eingestellt werden. Als Spannungsversorgung können Sie z.B unser Netzteil LFNT-24 verwenden. Dieser Kreuzlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Abstrahlcharakteristik: Kreuz, Liniendicke kann variiert werden
Optische Leistung: 10mW (Laserklasse 2M); Fokus einstellbar
Kompakte Bauform: 20x90mm; Achsabweichung: bis zu 3,0°; M12-Stecker
Der Öffnungswinkel (50°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 0,9m.
Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24 verwenden.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Power supply 24 V DC (1,000 mA)Netzteil, Ausgang: 24V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132020804
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 85 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 10 mW
Laser Class: 2M
Divergence: G - 0.8 mrad
Fan Angle: 50 °
Line Thickness: <1mm@1m
Operating Distance: 5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 40 - 80, typ 60 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
Mechanical Parameters
Size: Ø20x90 mm
Material: Stainless Steel
Output Aperture: 1 mm
Weight: 50 g
Connector Pin VDD: 1
Connector Pin GND: 3
Cross laser, green, 520nm, 10mW, 30°, Laser Class 2M, Focus 0.4m, 5V DC, 12x40mm
The CE520-10-5(12X40)30DEG-F400 model is a cross laser module with a wavelength of 520nm. The laser has a very compact design (12x40mm). The lifespan of the laser module is greater than 10,000 hours. The 30° opening angle generates a line 0.21m in length at a distance of 0.4m. For power supply, you can use, for example, our power adapter LFNT-5. This line laser is used in, for instance, leveling devices, laser marking systems, component positioning, industry, crafts, hobbies, and the medical field. This module falls into laser class 2M.
Abstrahlcharakteristik: Kreuz, Liniendicke <1mm@0,4m
Optische Leistung: Laserklasse 2M; Fokus 0,4m
Kompakte Bauform: 12x40mm; Öffnungswinkel: 30°; Achsabweichung: bis zu 3,0°
Der Öffnungswinkel (30°) erzeugt, bei einem Arbeitsabstand von 0,4m, eine Laserlinienlänge von 0,21m.
Für Anwendungen in z.B. Lasermarkierungssystemen oder zur Ausrichtung von Gegenständen in Industrie, Medizin und Handwerk. Spannungsversorgung 5V DC. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-5 verwenden.
Accessesories
Magnetic Mount for Lasermodul 12mm12mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 12mm, diameter 36mm, height 62mm, plastic
Magnetic Mount for Lasermodul 12mmØ12mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Mount for Lasermodul 12mmØ12mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 12mm
Mount for Lasermodul 12mmØ12mm(20x57) MOUNT für Lasermodule mit Durchmesser 12mm
Bracket for Lasermodule 12mmØ12mm(25x70) Halterung-Ballhead für Lasermodule mit Durchmesser 12mm
5V Power supply 5V DC (1000mA)Netzteil, Ausgang: 5V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Bracket for Lasermodule 12mm
Main Data
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 85 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 10 mW
Laser Class: 2M
Fan Angle: 30 °
Line Thickness: <1mm@0.4m
Operating Distance: 0.4 m
Optics: glass lens AR coated
Focus: fixed (400mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 4.5 - 5.5, typ 5 V DC
Operating Current: 80 - 180, typ 130 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 5V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3W max.
Mechanical Parameters
Size: Ø12x40 mm
Material: aluminium
Cable length: 500 mm
Wire type: 22AWG, black, 3,6mm
Output Aperture: 4 mm
Housing Color: black
Weight: 10 g

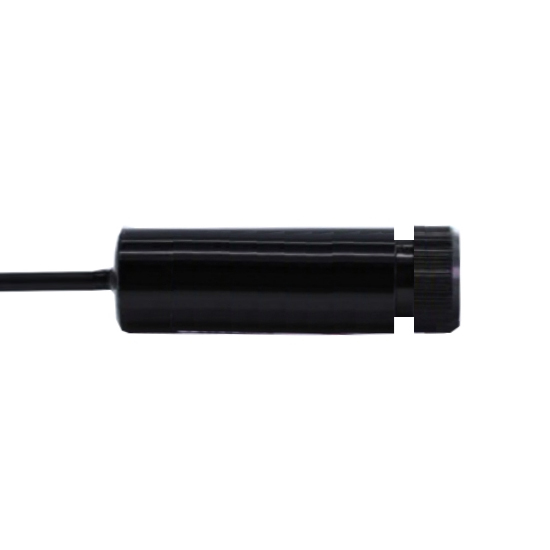

isolated Cross lasermodule, red, 80° +/- 10°, 650nm, 5mW, 3V DC, 16x45mm, class 1, with 230V power supply
Operating Voltage 3 V DC
Laser Class 1
Low power consumption
Compact size
Fixed focus
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Picotronic Stromversorgung LFNT-3-CNetzteil, Ausgang: 3V DC, mit DC-Stecker Ø2,5 mm (GND innen), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132014759
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 1
Divergence: B - 0.3 mrad
Fan Angle: 80 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed (3000mm)
Verticality: < ± 0.5 °
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 15 - 45, typ 30 mA
Connector: 2.5 mm DC socket (GND pole inner)
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max, Connector 2,5x5,5x9,5mm center negative
Mechanical Parameters
Size: Ø16x45 mm
Material: aluminium
Cable length: 100 mm
Wire type: Belden, Typ 1007, 26AWG
Output Aperture: 6.8 mm
Housing Color: black
Weight: 23 g
Stripping of wire: 5 mm

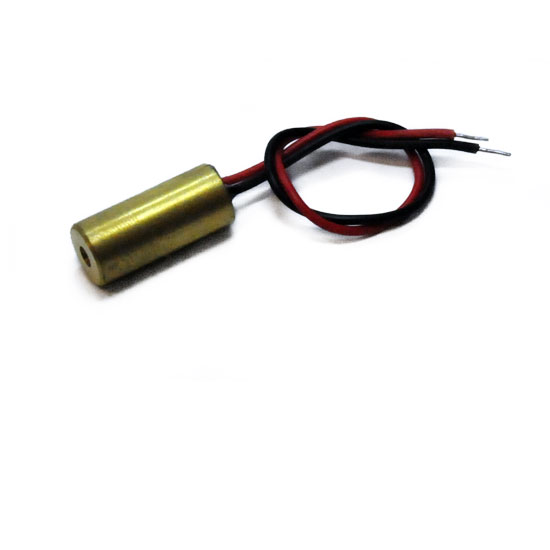

Cross lasermodule, 90°, direct green Laserdiode, 520nm, 4mW, 3V DC, 12x47mm, class 1
Low Power consumption
Direct green 520nm
Accessesories
Magnetic Mount for Lasermodul 12mm12mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 12mm, diameter 36mm, height 62mm, plastic
Magnetic Mount for Lasermodul 12mmØ12mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 12mm
Mount for Lasermodul 12mmØ12mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 12mm
Mount for Lasermodul 12mmØ12mm(20x57) MOUNT für Lasermodule mit Durchmesser 12mm
Bracket for Lasermodule 12mmØ12mm(25x70) Halterung-Ballhead für Lasermodule mit Durchmesser 12mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Bracket for Lasermodule 12mm
Main Data
EAN: 4055132000707
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -10°C - 60 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Cross
Optical Power: 4 mW
Laser Class: 1
Divergence: I - 1.5 mrad
Fan Angle: 90 °
Line Thickness: <3mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: collimated
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 2.8 - 3.3, typ 3 V DC
Operating Current: 50 - 200, typ 120 mA
Cable color positive: red
Cable color GND: white
Mechanical Parameters
Size: Ø12x47 mm
Material: aluminium
Cable length: 150 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 4.5 mm
Housing Color: brass
Weight: 9 g
Stripping of wire: 3 mm
Buy CI520-4-3(12x47) on Amazon
€153.90*
This website uses cookies to ensure the best experience possible. More information...
