Messen, Ausrichten, Positionieren – wir machen es möglich
Noch nie war Ausrichten, Messen und Positionieren so einfach wie mit den Positionierlasermodulen von Picotronic. Benutzerfreundlich und komfortabel in der Bedienung, ersetzt der Positionierlaser jedes Linieal und jeden Winkel – und ermöglicht freihändiges, exaktes und schnelles Arbeiten. Die Anwendungsmöglichkeiten, für die Sie unsere Positionierlaser kaufen können, sind vielfältig. Fragen Sie nach, wir beraten Sie gerne. Schreiben Sie uns einfach eine E-Mail oder rufen Sie uns an und gemeinsam finden wir eine individuelle Lösung für Ihre Positionierlaser.
Positionierlaser eignen sich zur universellen Positionierung von Werkstücken und Bauelementen aller Art. Sie zeichnen sich durch eine robuste, einfache Bauweise und präzise Befestigungsmöglichkeit aus. Alle Positionierlaser arbeiten mit 230V Stromversorgung und können somit direkt an jeder Maschine verwendet werden.
Die Montage erfolgt über die mitgelieferte Montagehalterung.
Für die Montage auf einer ebenen Fläche empfehlen wir die passende Grundhalterung.
Typische Anwendungsgebiete:
Sägewerke
Metallindustrie
Holzverarbeitung
Ausrichtung von Werkstücken
Spielend leicht Positionierlaser finden, spezifizieren und anfragen:

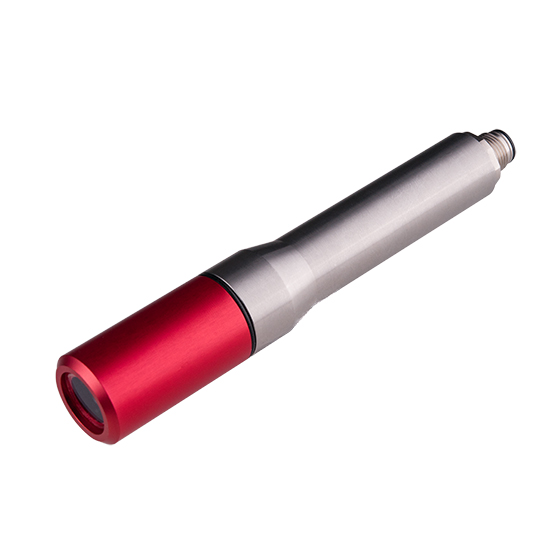

Fokussierbarer Linienlaser, rot, 635nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Bei dem Typ LD635-15-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 635nm (rot). Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 5m ein Laserlinie von 10m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.
Stainless steel for industrial applications
Protection Class (IP64)
Adjustable line thickness
M12 industrial connector
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Delivery Content
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129047997
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 15 mW
Laser Class: 2M
Divergence: D - 0.5 mrad
Fan Angle: 90 °
Line Thickness: adjustable
Operating Distance: 10 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Stability: +/- 3% @ -10-50°C
Protection Lens: yes
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 40 - 115, typ 75 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x135 mm
Material: Stainless Steel
Output Aperture: 16 mm
Housing Color: red
Weight: 350 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Shop+Web
Delivery Content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Linienlaser, rot, 650nm, 20mW, 90°, Laser Klasse 2M, Fokus 3m, 24V DC, 20x80mm, M12-Stecker ohne Kabel
Bei dem Typ LH650-20-24(20x80)-M12 handelt es sich um einen Linienlaser zur Projektion einer roten Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 650nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 3m eine Linie von 6m Länge. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Operating Voltage 24 V DC
Isolated housing
Laser Class 2M
Protection lens
M12 connector
Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@3m
Optische Leistung: 20mW (Laserklasse 2M); Fokus 3m
Kompakte Bauform: 20x80mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, M12-Stecker ohne Kabel
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 6m.
Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132005283
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 20 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (3000mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 10 - 50, typ 20 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 63 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Linienlaser, rot, 650nm, 16mW, 30°, Laser Klasse 2, Fokus 1,5m, 24V DC, 20x80mm
Bei dem Typ LH650-16-24(20X80)30-C500 handelt es sich um einen Linienlaser zur Projektion einer roten Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 650nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 30° erzeugt in einem Abstand von 1,5m eine Linie von 0,8m Länge. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2.
Operating Voltage 24V DC
Isolated housing
Laser Class 1
Small laser head
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@1,5m
Optische Leistung: 16mW (Laserklasse 2M); Fokus 1,5m
Kompakte Bauform: 20x80mm; Öffnungswinkel: 30°; Achsabweichung: bis zu 3,0°
Der Öffnungswinkel (30°) erzeugt, bei einem Arbeitsabstand von 1,5m, eine Laserlinienlänge von 0,8m.
Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24 verwenden
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132020286
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 16 mW
Laser Class: 2
Divergence: H - 1.0 mrad
Fan Angle: 30 °
Line Thickness: <2mm@1.5m
Operating Distance: 1.5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed (1500mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 20 - 26, typ 24 V DC
Operating Current: 5 - 25, typ 12 mA
Connector: CON-M12
Cable color positive: white
Cable color GND: black
Power Supply: LFNT-24-C-M12
Stripping of cable cover: 50 mm
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Cable length: 500 mm
Wire type: 22AWG, black, 3,6mm
Output Aperture: 5.5 mm
Housing Color: black
Weight: 63 g
Connector Pin VDD: 1
Connector Pin GND: 3
Linienlaser, rot, 650nm, 30mW, 90°, Laser Klasse 2M, Fokus 3m, 24V DC, 20x80mm, M12-Stecker ohne Kabel
Bei dem Typ LH650-30-24(20x80)-F3000-M12 handelt es sich um einen Linienlaser zur Projektion einer roten Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 658nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 3m eine Linie von 6m Länge. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Operating Voltage24 V DC
Isolated housing
Laser Class 2M
Small laser head
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@3m
Optische Leistung: 30mW (Laserklasse 2M); Fokus 3m
Kompakte Bauform: 20x80mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, M12-Stecker ohne Kabel
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 6m.
Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132012809
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 30 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (3000mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 10 - 70, typ 40 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 63 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Fokussierbarer Linienlaser, rot, 635nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 5V DC, 20x135mm, inkl. Halterung
Bei dem Typ LD635-15-5(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 635nm (rot). Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 5m ein Laserlinie von 10m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.
Stainless steel for industrial applications
Protection Class (IP64)
Adjustable line thickness
M12 industrial connector
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 5V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Delivery Content
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Picotronic Stromversorgung LFNT-5-C-SENSORKABEL-M12
Main Data
EAN: 4055132000547
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 15 mW
Laser Class: 2M
Divergence: D - 0.5 mrad
Fan Angle: 90 °
Line Thickness: adjustable
Operating Distance: 10 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Stability: +/- 3% @ -10-50°C
Protection Lens: yes
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 4.5 - 5.5, typ 5 V DC
Operating Current: 80 - 200, typ 120 mA
Connector: CON-M12
Power Supply: Adapterkabel Sensorleitung mit M12-Stecker, 4 Pol, 2m, Stecker gerade, auf Rundstecker 2.1mm and 5v power supply for 230VAC
Mechanical Parameters
Size: Ø20x135 mm
Material: Stainless Steel
Output Aperture: 16 mm
Housing Color: red
Weight: 350 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Shop+Web
Delivery Content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Buy LD635-15-5(20x135)-M12 on Amazon
Linienlaser, rot, 650nm, 20mW, 90°, Laser Klasse 2M, Fokus 1,6m, 24V DC, 20x80mm, M12-Stecker ohne Kabel
Bei dem Typ LH650-20-24(20x80)-F1600-M12 handelt es sich um einen Linienlaser zur Projektion einer roten Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 650nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 1,6m eine Linie von 3,2m Länge. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Operating Voltage 24V DC
Isolated housing
Laser Class 2M
Small laser head
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@1,6m
Optische Leistung: 20mW (Laserklasse 2M); Fokus 1,6m
Kompakte Bauform: 20x80mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, M12-Stecker ohne Kabel
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1,6m, eine Laserlinienlänge von 3,2m.
Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132011819
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 20 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@1.6m
Operating Distance: 1.6 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (1600mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 10 - 70, typ 40 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 63 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Adjustable isolated Line lasermodule, green, 120°, 520nm, 15mW, 12-24V DC, 20x120mm, class 2M, with connector M12 without cable, with outside winding
Operating Voltage 24 V DC
Isolated housing
Laser Class 2M
Protection lens
M12 Connector
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132003272
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 15 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 120 °
Line Thickness: adjustable
Operating Distance: 2 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 12 - 26.4, typ 24 V DC
Operating Current: 30 - 80, typ 50 mA
Connector: CON-M12
Mechanical Parameters
Size: Ø20x120 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 79 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 54
Buy LH520-15-24(20x120)120-M12-ADJ on Amazon
Linienlaser, grün, 520nm, 30mW, 60°, Laser Klasse 2M, Fokus 0,5m, 24V DC, 20x80mm, mit M12-Stecker ohne Kabel
Bei dem Typ LE520-30-24(20X80)90-M12-WP handelt es sich um einen Laser zur Projektion einer grünen Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 520nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Ein Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 0,5m, eine Laserlinienlänge von 0,58m. Für Anwendungen in Industrie, Handwerk, Hobby oder Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Abstrahlcharakteristik: Linie, Liniendicke <0,5mm@500mm
Optische Leistung: 30mW (Laserklasse 2M); Fokus 0,5m
Kompakte Bauform: 20x80mm; Öffnungswinkel: 60°; Achsabweichung: bis zu 3,0°, mit M12-Stecker ohne Kabel
Der Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 0,5m, eine Laserlinienlänge von 0,58m.
Für Anwendungen in Sägewerker, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132021122
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 85 °C
Optical Parameters
Beam Shape: Line
Optical Power: 30 mW
Laser Class: 2M
Divergence: E - 0.6 mrad
Fan Angle: 60 °
Line Thickness: <0.5mm@0.5m
Operating Distance: 0.5 m
Optics: glass lens AR coated
Focus: fixed (500mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 24 V DC
Operating Current: 70 - 130, typ 100 mA
Connector: CON-M12
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Output Aperture: 4.5 mm
Housing Color: black
Weight: 52 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Linienlaser, grün, 520nm,10mW, 3V, 16x55mm, Fokus 3m, Öffnungswinkel 60°, Laser Klasse 1M, mit M12-Stecker, IP67
Bei dem Typ LB520-10-24(16X55)60-M12 handelt es sich um einen Linienlaser mit der Wellenlänge 520nm. Dieses Lasermodul zeichnet sich durch seine kompakte Bauform aus (16x55mm). Die Lebensdauer des Lasermoduls ist größer 5.000 Stunden. Der Öffnungswinkel von 60° erzeugt in einem Abstand von 1m eine Linie von 1,1m Länge. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen. Das Lasermodul verfügt über die Schutzklasse IP 67. Dieses Modul fällt in die Laserklasse 1M.
Abstrahlcharakteristik: Linie, Liniendicke <2mm@3m;
Optische Leistung: 10mW (Laserklasse 1M); Fokus 3m
kompakte Bauform: 16x55mm; Öffnungswinkel: 60°; Achsabweichung: bis zu 3,0°; Schutzklasse IP 67
Der Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 3,4m.
Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik, Hobby und dem Showbereich. Spannungsversorgung 24V.
Accessesories
Magnetic Mount for Lasermodul 16mm16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Bracket for Lasermodule 16mmØ16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm
Picotronic Bracket Mount-16(30x65)Ø16mm(30x65) MOUNT für Lasermodule mit Durchmesser 16mm
Magnetic Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm
Mount for Lasermodul 16mmØ16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 10 mW
Laser Class: 1M
Divergence: D - 0.5 mrad
Fan Angle: 60 °
Line Thickness: <2mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Protection Lens: yes
Focus: fixed (3000mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 12 - 24, typ 24 V DC
Operating Current: 70 - 150, typ 120 mA
Connector: CON-M12
Cable color positive: red
Cable color GND: black
Mechanical Parameters
Size: Ø16x55 mm
Material: aluminium
Cable length: 1,000 mm
Wire type: 18AWG, black, 3,6mm
Housing Color: black
Weight: 12 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 67

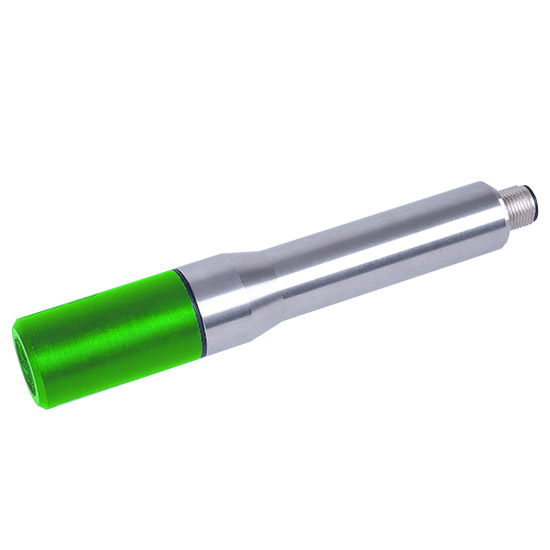

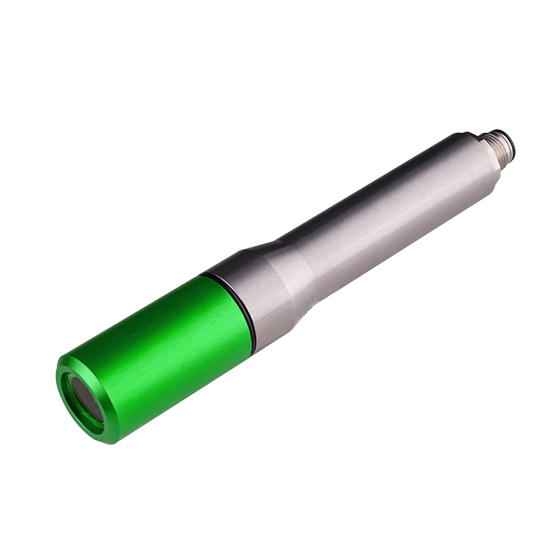

Fokussierbarer Linienlaser, grün, 532nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Bei dem Typ LD532-15-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 532nm. Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 5m ein Laserlinie von 10m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.
Stainless steel for industrial applications
Protection Class (IP64)
Adjustable line thickness
M12 industrial connector
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Delivery Content
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132000509
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: 15°C - 30 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 15 mW
Laser Class: 2M
Divergence: D - 0.5 mrad
Fan Angle: 90 °
Line Thickness: adjustable
Operating Distance: 20 m
Optics: glass lens AR coated
Beam Mode: TEM00
Laser technology: Solid State (YVO4+KTP)
Stability: +/- 10% @ 15-30°C
Protection Lens: yes
Focus: adjustable
Warm up time: < 15 min
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 40 - 115, typ 75 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x135 mm
Material: Stainless Steel
Output Aperture: 16 mm
Housing Color: green
Weight: 350 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Shop+Web
Delivery Content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Buy LD532-15-24(20x135)-M12 on Amazon
Adjustable Line lasermodule, green, 520nm, 30mW, 90°, class 2M, Fokus adjustable, 24V DC, 20x120mm, modulation up to 1kHz, M12-connector without cable
The laser module MLH520-30-24(20x120)90-M12-ADJ emits light of the wavelength 520nm. This laser has a compact design (20x120). The fan angle of 90 shows a laser line of the length two meters in the distance of one meter. For use in, for example, marking, positioning of objects and applications in industry, crafts, hobbies or shows. Laser class 1 product.
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x120mm; Öffnungswinkel: 90°; Achsabweichung bis zu 3,0°; Modulierbar bis 1kHz; Mit M12-Stecker ohne Kabel.
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen, der Bauteilpositionierung, in Industrie, Handwerk und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-CON-M12 verwenden.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132015015
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 30 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@3m
Operating Distance: 10 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Max. Mod. Frequency: 1 kHz
Operating Voltage: 23.5 - 25.5, typ 24 V DC
Operating Current: 30 - 50, typ 50 mA
Connector: CON-M12
Mechanical Parameters
Size: Ø20x120 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 79 g
Connector Pin VDD: 1
Connector Pin GND: 3
Connector Pin Modulated: 4
Protection Class: IP 64
Buy MLH520-30-24(20x120)90-M12-ADJ on Amazon
focusable isolated Line lasermodule, green, 30°, 520nm, 16mW, 3V DC, 14x55mm, class 2M, internal modulation 1kHz, connector M12
Operating Voltage 3 V DC
Laser Class 2M
Adjustable focus
Low power consumption
Compact size
Accessesories
Magnetic Mount for Lasermodul 14mm14mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 14mm
Magnetic Mount for Lasermodul 14mmØ14mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 14mm
Mount for Lasermodul 14mmØ14mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 14mm
Bracket for Lasermodule 14mmØ14mm(25x72) Halterung-Ballhead für Lasermodule mit Durchmesser 14mm
Power supply 3V DC (1200mA)Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132017675
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -10°C - 60 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 16 mW
Laser Class: 2M
Divergence: C - 0.4 mrad
Fan Angle: 30 °
Line Thickness: adjustable
Operating Distance: 8 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: adjustable
internal modulation frequency: 1 kHz
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 25 - 70, typ 40 mA
Connector: CON-M12
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.
Mechanical Parameters
Size: Ø14x55 mm
Material: aluminium
Cable length: 100 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 4 mm
Housing Color: black
Weight: 20 g
Isolated Line lasermodule, green, 110°, 520nm, 10mW, uniform line intensity, Powell lens, 12-24V DC, 32x115mm, class 2M, with M12 connector
Operating Voltage 24 V DC
Isolated housing
Laser Class 2M
Protection lens
M12 Connector
Accessesories
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132005078
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -10°C - 40 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 10 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 110 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: Powell Lens
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (3000mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 12 - 26.4, typ 24 V DC
Operating Current: 120 - 250, typ 180 mA
Connector: CON-M12
Mechanical Parameters
Size: Ø32x115 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 160 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 67
Buy LH520-10-24(32x115)110-PWL-M12 on Amazon
Linienlaser, rot, 658nm, 30mW, 90°, Laser Klasse 2M, Fokus 3m, 24V DC, 20x80mm, M12-Stecker ohne Kabel
Bei dem Typ LH658-30-24(20x80)-F3000-M12 handelt es sich um einen Linienlaser zur Projektion einer roten Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 658nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 3m eine Linie von 6m Länge. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Operating Voltage24 V DC
Isolated housing
Laser Class 2M
Small laser head
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@3m
Optische Leistung: 30mW (Laserklasse 2M); Fokus 3m
Kompakte Bauform: 20x80mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, M12-Stecker ohne Kabel
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 6m.
Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132004729
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 30 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (3000mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 10 - 40, typ 25 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 52 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
isolated Line lasermodule, red, 120°, 660nm, 60mW, 24V DC, 26x105mm, class 3R, with connector M12 without cable
Operating Voltage 24 V DC
Isolated housing
Laser Class 2M
Protection lens
M12 connector
Accessesories
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132004385
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -10°C - 40 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 60 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 120 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (3000mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 12 - 26.4, typ 24 V DC
Operating Current: 10 - 70, typ 30 mA
Connector: CON-M12
Mechanical Parameters
Size: Ø26x105 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: red
Weight: 130 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 67
Buy LH660-60-24(26x105)120-M12 on Amazon
Linienlaser, grün, 532nm, 20mW, 90°, Laser Klasse 2M, Fokus 1,6m, 24V DC, 20x80mm, mit M12-Stecker ohne Kabel
Bei dem Typ LH532-20-24(20x80)-F1600-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 532nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 1,6m eine Linie von 3,2m Länge. Als Stromversorgung können Sie z.B unser Picotronic Netzteil LFNT-24-C-M12 verwenden. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Operating Voltage 24V DC
Isolated housing
Laser Class 2M
Small laser head
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@1,6m
Optische Leistung: 20mW (Laserklasse 2M); Fokus 1,6m
Kompakte Bauform: 20x80mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, M12-Stecker
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1,6m, eine Laserlinienlänge von 3,2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur Bauteilpositionierung in Industrie, Handwerk, Hobby und dem Showbereich. Stromversorgung 24V. Zur Spannungsversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132011697
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: 15°C - 30 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 20 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@1.6m
Operating Distance: 1.6 m
Optics: glass lens AR coated
Beam Mode: TEM00
Laser technology: Solid State (YVO4+KTP)
Stability: +/- 20% @ 15-30°C
Protection Lens: yes
Focus: fixed (1600mm)
Warm up time: < 15 min
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 10 - 70, typ 40 mA
Connector: CON-M12
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 63 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Fokussierbarer Linienlaser, grün, 520nm, 30mW, 1100°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x70mm, mit M12-Stecker
Bei dem Typ LE520-30-24-F(20X70)110 handelt es sich um einen Laser zur Projektion einer grünen Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 520nm. Der Laser verfügt über eine kompakte Bauform (20x70mm). Ein Öffnungswinkel (110°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 8,5m. Für Anwendungen in Industrie, Handwerk, Hobby oder Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Operating Voltage24 V DC
Isolated housing
Laser Class 2M
Small laser head
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: 30mW (Laserklasse 2M); Fokus einstellbar
Kompakte Bauform: 20x70mm; Öffnungswinkel: 110°; Achsabweichung: bis zu 3,0°; mit M12-Stecker
Der Öffnungswinkel (110°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 8,5m.
Für Anwendungen in Sägewerker, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132019334
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 8,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 30 mW
Laser Class: 2M
Divergence: E - 0.6 mrad
Fan Angle: 110 °
Line Thickness: <2.0mm@3m
Optics: glass lens AR coated
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 24 V DC
Operating Current: 70 - 170, typ 120 mA
Connector: CON-M12
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x70 mm
Material: aluminium
Cable length: 300 mm
Wire type: 26AWG, 0,14mm²
Output Aperture: 5.5 mm
Housing Color: black
Weight: 52 g
Connector Pin VDD: 1
Connector Pin GND: 3
Linienlaser, rot, 635nm, 3mW, 45°, Laser Klasse 1, Fokus 0,1m, 24V DC, 14x50mm, mit M12-Stecker
Bei dem Typ LD635-3-24(14X50)45-CON-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 635nm. Der Laser verfügt über eine sehr kompakte Bauform (14x50mm). Die Lebensdauer des Lasermoduls ist größer 5.000 Stunden. Der Öffnungswinkel von 45° erzeugt in einem Abstand von 0,1m eine Linie von 0,08m Länge. Das Anschlusskabel besitzt einen hochwertigen M12-Stecker. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 1.
Operating Voltage 24 V DC
Laser Class 1
Fan angle 45 °
Compact size
Uniform line thickness
Abstrahlcharakteristik: Linie, Liniendicke <0.7mm@0.1
Optische Leistung: 3mW (Laserklasse 1); Fokus 0,1m
Kompakte Bauform: 14x50mm; Öffnungswinkel: 45°; Achsabweichung: bis zu 3,0°
Der Öffnungswinkel (45°) erzeugt, bei einem Arbeitsabstand von 0,1m, eine Laserlinienlänge von 0,08m.
Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 24V. Zur Stromversorgung können Sie z.B. unser s Netzteil Picotronic LFNT-24-C-M12 verwenden.
Accessesories
Magnetic Mount for Lasermodul 14mm14mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 14mm
Magnetic Mount for Lasermodul 14mmØ14mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 14mm
Mount for Lasermodul 14mmØ14mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 14mm
Bracket for Lasermodule 14mmØ14mm(25x72) Halterung-Ballhead für Lasermodule mit Durchmesser 14mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132019297
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 5,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 3 mW
Laser Class: 1
Divergence: D - 0.5 mrad
Fan Angle: 45 °
Line Thickness: <0.7mm@0.1
Operating Distance: 0.1 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: fixed
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 5 - 40, typ 21 mA
Connector: CON-M12
Cable color positive: white
Cable color GND: black
Power Supply: LFNT-24-C-M12
Stripping of cable cover: 50 mm
Mechanical Parameters
Size: Ø14x50 mm
Material: aluminium
Cable length: 3,000 mm
Wire type: 22AWG, black, 3,6mm
Output Aperture: 5.5 mm
Housing Color: black
Weight: 80 g
Connector Pin VDD: 1
Connector Pin GND: 3
Fokussierbarer Linienlaser, blau, 450nm, 30mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Bei dem Typ LD450-30-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 450nm (blau). Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 3m ein Laserlinie von 6m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.
Stainless steel for industrial applications
Protection Class (IP64)
Adjustable line thickness
M12 industrial connector
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Delivery Content
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4260129048017
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -10°C - 60 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 30 mW
Laser Class: 2M
Divergence: D - 0.5 mrad
Fan Angle: 90 °
Line Thickness: adjustable
Operating Distance: 20 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Stability: +/- 3% @ -10-50°C
Protection Lens: yes
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 40 - 150, typ 100 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x135 mm
Material: Stainless Steel
Output Aperture: 16 mm
Housing Color: blue
Weight: 350 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Shop+Web
Delivery Content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Buy LD450-30-24(20x135)-M12 on Amazon
Fokussierbarer Linienlaser, rot, 635nm, 30mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Bei dem Typ LD635-30-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 635nm (rot). Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 5m ein Laserlinie von 10m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.
Stainless steel for industrial applications
Protection Class (IP64)
Adjustable line thickness
M12 industrial connector
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Delivery Content
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4260129048000
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 30 mW
Laser Class: 2M
Divergence: D - 0.5 mrad
Fan Angle: 90 °
Line Thickness: adjustable
Operating Distance: 20 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Stability: +/- 3% @ -10-50°C
Protection Lens: yes
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 40 - 150, typ 100 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x135 mm
Material: Stainless Steel
Output Aperture: 16 mm
Housing Color: red
Weight: 350 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Shop+Web
Delivery Content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Buy LD635-30-24(20x135)-M12 on Amazon
Fokussierbarer Linienlaser, grün, 532nm, 30mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Bei dem Typ LD532-30-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 532nm. Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 7m ein Laserlinie von 14m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.
Stainless steel for industrial applications
Protection Class (IP64)
Adjustable line thickness
M12 industrial connector
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Delivery Content
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4055132000592
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: 15°C - 30 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 30 mW
Laser Class: 2M
Divergence: D - 0.5 mrad
Fan Angle: 90 °
Line Thickness: adjustable
Operating Distance: 20 m
Optics: glass lens AR coated
Beam Mode: TEM00
Laser technology: Solid State (YVO4+KTP)
Stability: +/- 10% @ 15-30°C
Protection Lens: yes
Focus: adjustable
Warm up time: < 15 min
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 50 - 115, typ 85 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x135 mm
Material: Stainless Steel
Output Aperture: 16 mm
Housing Color: green
Weight: 350 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Shop+Web
Delivery Content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Linienlaser, rot, 650nm, 20mW, 90°, Laser Klasse 2M, Fokus 3m, 24V DC, 20x80mm, M12-Stecker ohne Kabel, inkl. Halterung
Bei dem Typ LH650-20-24(20x80)-M12-BR handelt es sich um einen Linienlaser zur Projektion einer roten Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 650nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Im Lieferumfang ist eine Halterung für 22mm Montagewellen enthalten. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 3m eine Linie von 6m Länge. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2M.
Operating Voltage 24 V DC
Isolated housing
Laser Class 2M
Protection lens
M12 connector
Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@3m
Optische Leistung: 20mW (Laserklasse 2M); Fokus 3m
Kompakte Bauform: 20x80mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, M12-Stecker ohne Kabel, inkl. Halterung
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 6m.
Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden
Delivery Content
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132004736
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 20 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 90 °
Line Thickness: <1.5mm@3m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: fixed (3000mm)
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 10 - 50, typ 20 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x80 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 63 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Shop+Web
Delivery Content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Adjustable isolated Line lasermodule, red, 120°, 660nm, 20mW, 12-24V DC, 20x120mm, class 2M, with connector M12 without cable, with outside winding
Operating Voltage 24 V DC
Isolated housing
Laser Class 2M
Protection lens
M12 Connector
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
EAN: 4055132003333
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 20 mW
Laser Class: 2M
Divergence: H - 1.0 mrad
Fan Angle: 120 °
Line Thickness: adjustable
Operating Distance: 5 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Protection Lens: yes
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 12 - 26.4, typ 24 V DC
Operating Current: 10 - 60, typ 30 mA
Connector: CON-M12
Mechanical Parameters
Size: Ø20x120 mm
Material: aluminium
Output Aperture: 5.5 mm
Housing Color: black
Weight: 79 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Buy LH660-20-24(20X120)120-M12-ADJ on Amazon
Fokussierbarer Linienlaser, grün, 520nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Bei dem Typ LD520-15-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 520nm. Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 5m ein Laserlinie von 10m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.
Stainless steel for industrial applications
Protection Class (IP64)
Adjustable line thickness
M12 industrial connector
Protection lens
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Delivery Content
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Accessesories
Magnetic Mount for Lasermodul 20mm20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Picotronic BRACKET-20-ALØ20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Magnetic Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm
Magnetic Mount for Lasermodul 12mmMagnetic mount for laser module 20mm, diameter 36mm, height 62mm, plastic
Mount for Lasermodul 20mmØ20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm
Bracket for Lasermodule 20mmø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
Picotronic Bracket MOUNT-BASE-PLATE-01Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung b…
24V DC power supply for all laser module of M12-SeriesNetzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications
Main Data
EAN: 4260129048031
Warranty: 1 years
Customs tariff number: 90132000000
Technical Parameters
Lifetime: > 10,000 h
Operating Temperature: -10°C - 60 °C
Storage Temperature: -40°C - 80 °C
Optical Parameters
Beam Shape: Line
Optical Power: 15 mW
Laser Class: 2M
Divergence: D - 0.5 mrad
Fan Angle: 90 °
Line Thickness: adjustable
Operating Distance: 15 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Stability: +/- 3% @ -10-50°C
Protection Lens: yes
Focus: adjustable
Electrical Parameters
Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 40 - 115, typ 75 mA
Connector: CON-M12
Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max.
SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
Mechanical Parameters
Size: Ø20x135 mm
Material: Stainless Steel
Output Aperture: 16 mm
Housing Color: green
Weight: 350 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64
Shop+Web
Delivery Content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Buy LD520-15-24(20x135)-M12 on Amazon
€749.90*
This website uses cookies to ensure the best experience possible. More information...
