Line laser, green, 520 nm, 110 °, 30 mW, 24 V DC, Ø20x70 mm, Laser Class 2M, Focus adjustable, Cabl…

Fokussierbarer Linienlaser, grün, 520nm, 30mW, 1100°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x70mm, mit M12-Stecker

Bei dem Typ LE520-30-24-F(20X70)110 handelt es sich um einen Laser zur Projektion einer grünen Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 520nm. Der Laser verfügt über eine kompakte Bauform (20x70mm). Ein Öffnungswinkel (110°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 8,5m. Für Anwendungen in Industrie, Handwerk, Hobby oder Showbereich. Dieses Modul fällt in die Laserklasse 2M.

• Operating Voltage24 V DC
• Isolated housing
• Laser Class 2M
• Small laser head
• Protection lens

• Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
• Optische Leistung: 30mW (Laserklasse 2M); Fokus einstellbar
• Kompakte Bauform: 20x70mm; Öffnungswinkel: 110°; Achsabweichung: bis zu 3,0°; mit M12-Stecker

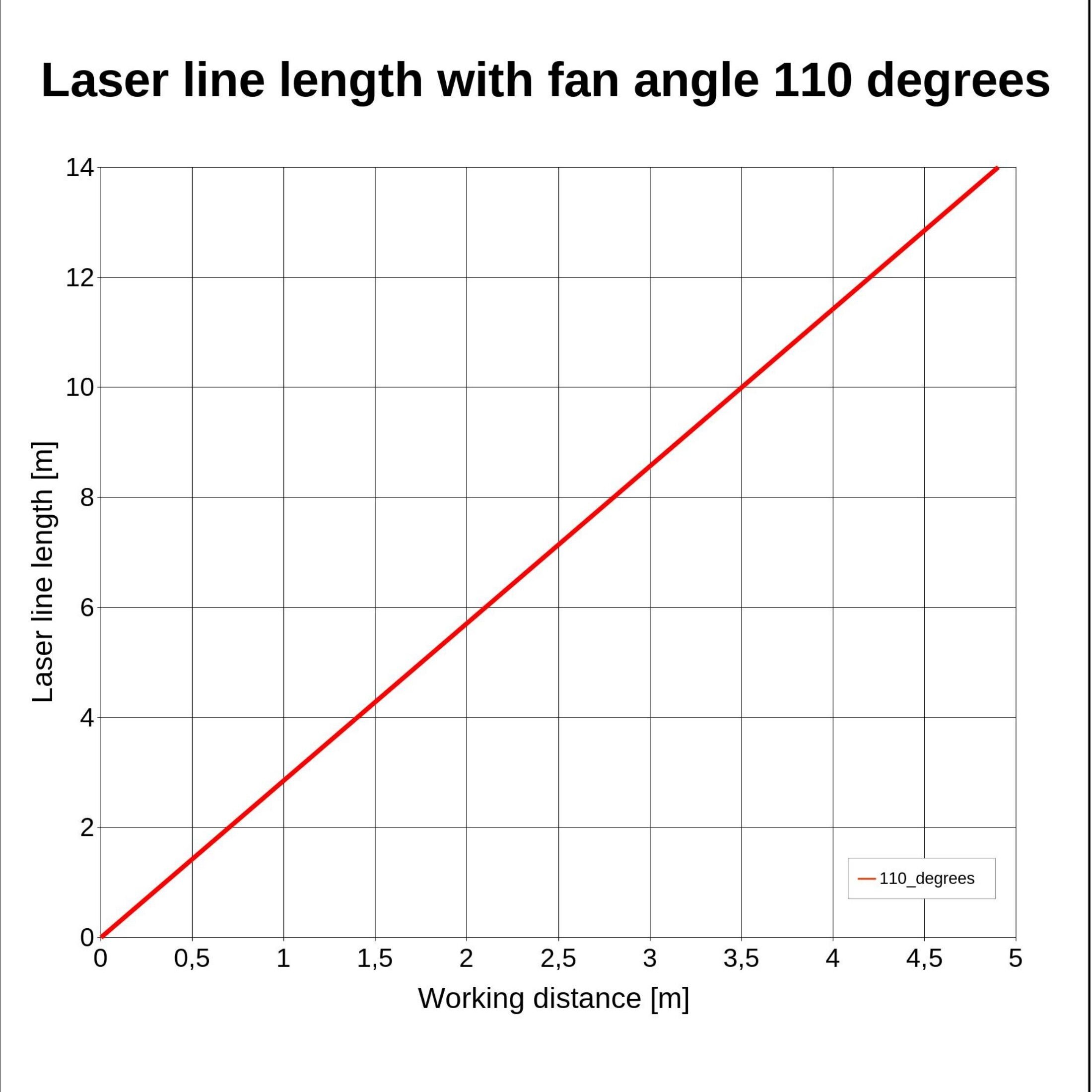

• Der Öffnungswinkel (110°) erzeugt, bei einem Arbeitsabstand von 3m, eine Laserlinienlänge von 8,5m.
• Für Anwendungen in Sägewerker, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C-M12 verwenden.

Accessesories

Magnetic Mount for Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Magnetic Mount for Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Magnetic Mount for 20mm Laser Module
Ø20mm (36x62) magnetic holder for laser module 20mm, diameter 36mm, height 62mm, plastic Mount for Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Bracket for Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm 24V DC power supply for all laser module of M12-Series
Netzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-405-532 according to DIN EN 207, suitable for blue and green wavelengths >400 - 532 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications

Main Data

• EAN: 4055132019334
• Warranty: 1 years
• Customs tariff number: 90132000000

Technical Parameters

• Lifetime: > 8,000 h
• Operating Temperature: -20°C - 50 °C
• Storage Temperature: -40°C - 80 °C

Optical Parameters

• Beam Shape: Line
• Optical Power: 30 mW
• Laser Class: 2M
• Divergence: E - 0.6 mrad
• Fan Angle: 110 °
• Line Thickness: <2.0mm@3m
• Optics: glass lens AR coated
• Focus: adjustable

Electrical Parameters

• Potential of Housing: isolated
• Operating Voltage: 24 V DC
• Operating Current: 70 - 170, typ 120 mA

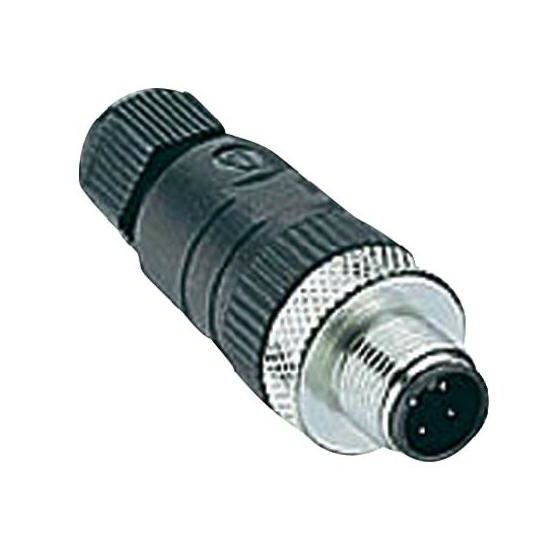

• Connector: CON-M12
• Cable color positive: red
• Cable color GND: black
• Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max. SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive

Mechanical Parameters

• Size: Ø20x70 mm
• Material: aluminium
• Cable length: 300 mm
• Wire type: 26AWG, 0,14mm²
• Output Aperture: 5.5 mm
• Housing Color: black
• Weight: 52 g
• Connector Pin VDD: 1
• Connector Pin GND: 3
