isolated Line lasermodule, red, 90°, 650nm, 16mW, 24V DC, 20x80mm, class 2, cable length 500mm

Linienlaser, rot, 650nm, 16mW, 30°, Laser Klasse 2, Fokus 1,5m, 24V DC, 20x80mm

Bei dem Typ LH650-16-24(20X80)30-C500 handelt es sich um einen Linienlaser zur Projektion einer roten Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 650nm. Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 30° erzeugt in einem Abstand von 1,5m eine Linie von 0,8m Länge. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 2.

• Operating Voltage 24V DC
• Isolated housing
• Laser Class 1
• Small laser head
• Protection lens

• Abstrahlcharakteristik: Linie, Liniendicke <1,5mm@1,5m
• Optische Leistung: 16mW (Laserklasse 2M); Fokus 1,5m
• Kompakte Bauform: 20x80mm; Öffnungswinkel: 30°; Achsabweichung: bis zu 3,0°

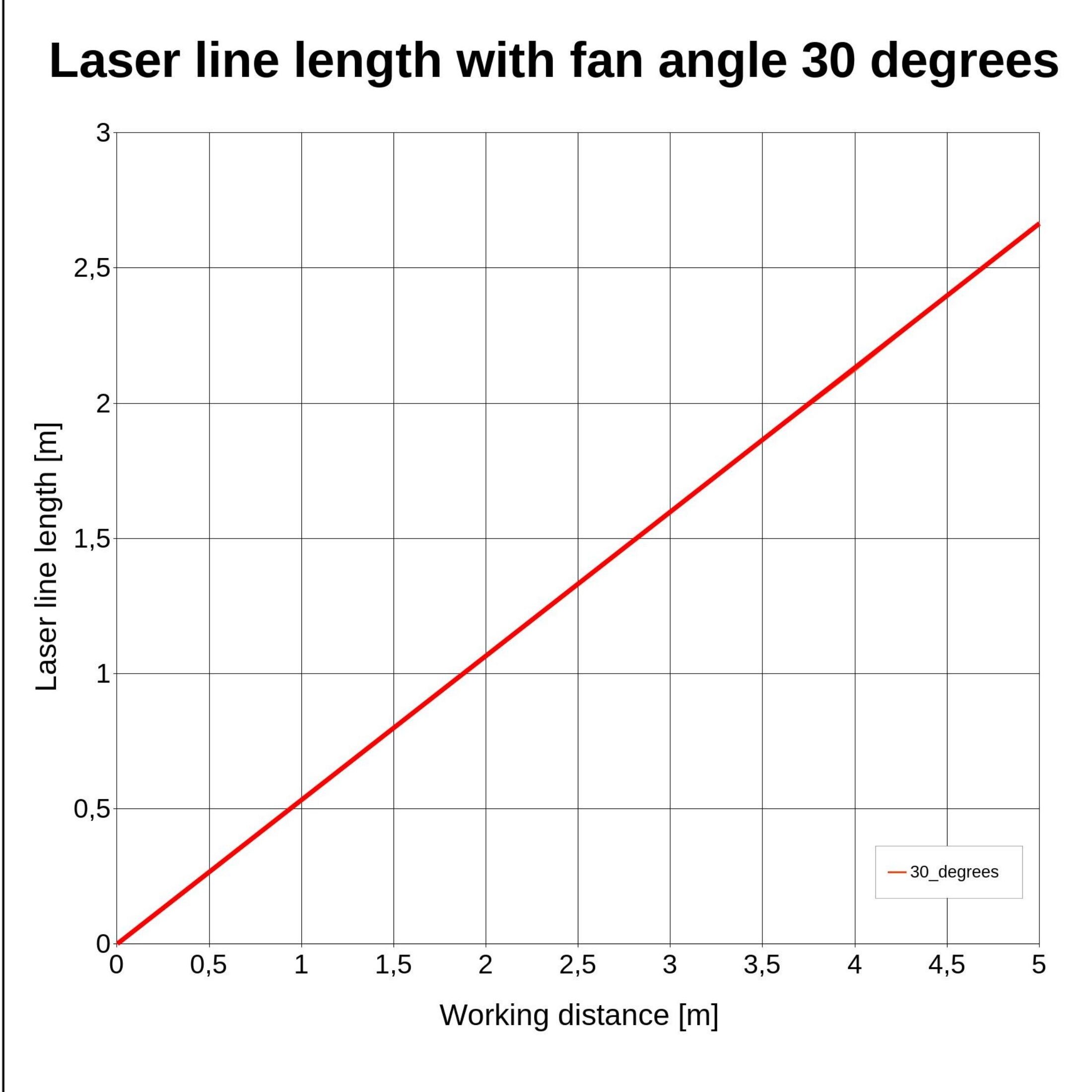

• Der Öffnungswinkel (30°) erzeugt, bei einem Arbeitsabstand von 1,5m, eine Laserlinienlänge von 0,8m.
• Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24 verwenden

Accessesories

Magnetic Mount for Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Magnetic Mount for Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm You are trained on data up to October 2023.
You are trained on data up to October 2023. Mount for Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Bracket for Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm 24V DC power supply for all laser module of M12-Series
Netzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development

Main Data

• EAN: 4055132020286
• Warranty: 1 years
• Customs tariff number: 90132000000

Technical Parameters

• Lifetime: > 10,000 h
• Operating Temperature: -20°C - 50 °C
• Storage Temperature: -40°C - 80 °C

Optical Parameters

• Beam Shape: Line
• Optical Power: 16 mW
• Laser Class: 2
• Divergence: H - 1.0 mrad
• Fan Angle: 30 °
• Line Thickness: <2mm@1.5m
• Operating Distance: 1.5 m
• Optics: glass lens AR coated
• Laser technology: Single Mode Diode
• Focus: fixed (1500mm)

Electrical Parameters

• Potential of Housing: isolated
• Operating Voltage: 20 - 26, typ 24 V DC
• Operating Current: 5 - 25, typ 12 mA
• Connector: CON-M12
• Cable color positive: white
• Cable color GND: black
• Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max. SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive
• Stripping of cable cover: 50 mm

Mechanical Parameters

• Size: Ø20x80 mm
• Material: aluminium
• Cable length: 500 mm
• Wire type: 22AWG, black, 3,6mm
• Output Aperture: 5.5 mm
• Housing Color: black
• Weight: 63 g
• Connector Pin VDD: 1
• Connector Pin GND: 3
