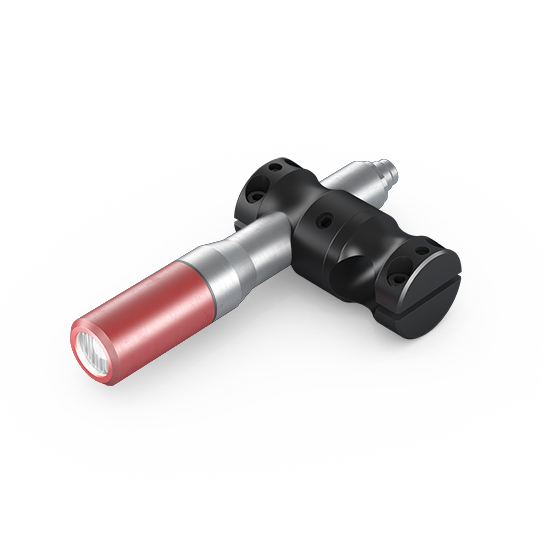

Picotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector

€469.90*

Prices incl. VAT. No shipping costs for orders over 100 Euro in the EU

Available, delivery time: 1-2 days

Product number: 70121759

Product information "Picotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector"

Fokussierbarer Linienlaser, rot, 635nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung

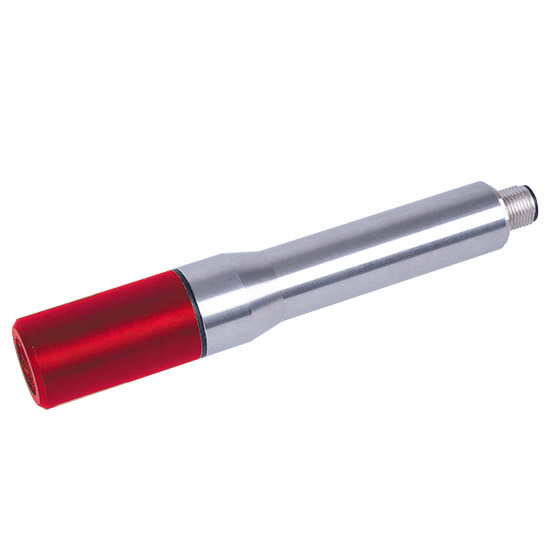

Bei dem Typ LD635-15-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 635nm (rot). Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 5m ein Laserlinie von 10m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.

Stainless steel for industrial applications
Protection Class (IP64)
Adjustable line thickness
M12 industrial connector
Protection lens

Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.

delivery content

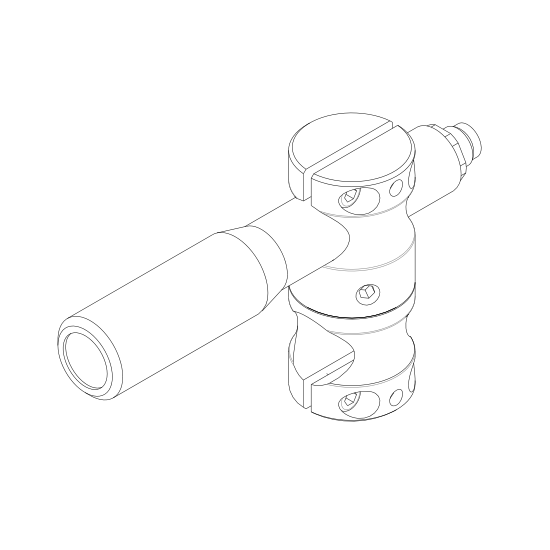

Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.

Accessesories

BRACKET-20-AL
Picotronic BRACKET-20-AL MULTI-MOUNT-20(45x75)
Mount for Lasermodul 20mm BALLHEAD-MOUNT-20(25x78)
Bracket for Lasermodule 20mm MOUNT-BASE-PLATE-01
Picotronic Bracket MOUNT-BASE-PLATE-01 LFNT-24-C-M12
24V DC power supply for all laser module of M12-Series MULTI-MOUNT-20(45x75)-MAGNETIC
Magnetic Mount for Lasermodul 20mm KS-MOUNT-20(36X62)-MAGNETIC
Magnetic Mount for Lasermodul 12mm PICO-LPG-635-660
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development

Main Data

EAN: 4260129047997
Warranty: 1 years
customs tarif number: 90132000000

Technical Parameters

Lifetime: > 10,000 h
Operating Temperature: -20°C - 50 °C
Storage Temperature: -40°C - 80 °C

Optical Parameters

Beam Shape: Line
Optical Power: 15 mW
Laser Class: 2M
Divergence: D - 0.5 mrad
Fan Angle: 90 °
Line Thickness: adjustable
Operating Distance: 10 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Stability: +/- 3% @ -10-50°C
Protection Lens: yes
Focus: adjustable

Electrical Parameters

Potential of Housing: isolated
Operating Voltage: 21.6 - 26.4, typ 24 V DC
Operating Current: 40 - 115, typ 75 mA
Connector: CON-M12
Power Supply: LFNT-24-C-M12

Mechanical Parameters

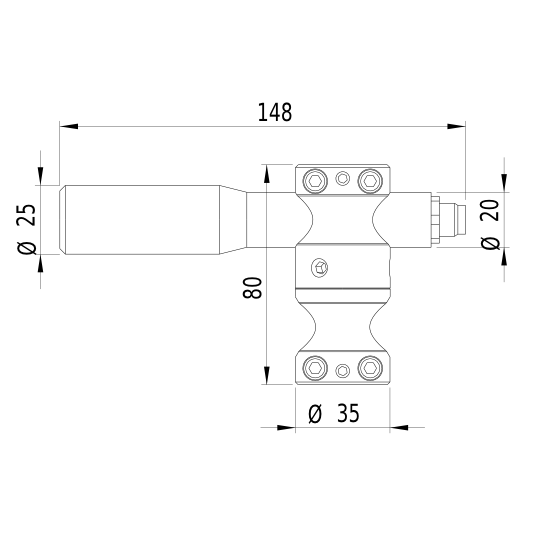

Size: Ø20x135 mm
Material: Stainless Steel
Output Aperture: 16 mm
Housing Color: red
Weight: 350 g
Connector Pin VDD: 1
Connector Pin GND: 3
Protection Class: IP 64

Shop+Web

delivery content: Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.

Öffnungswinkel:	90 °

Cutsomers also bought

24V DC power supply for all laser module of M12-Series

Netzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC 24V DC power supply for all laser module of the 24(20x135)-M12-Series aswell as the 24(20x80)-M12-Series. Also suitable for Z-Laser ZM18 and ZM12. Output: 24V DC Input: 100-240V AC 50-60Hz Power: 24W max. Compact size Output: 24V DC, Input: 100-240V AC, 50-60Hz, Power: 24W max. With M12 4 pin connector suitable for all M12 laser modules Also suitable for Z-Laser ZM18 and ZM12 for all laser module of the -24(20x135)-M12-Series for all laser module of the -24(20x80)-M12-Series Accessesories NF-S-419424-1-16APicotronic Stromversorgung NF-S-419424-1-16A Main Data EAN: 4055132015824 customs tarif number: 85044082 Technical Parameters Lifetime: > 50,000 h Operating Temperature: -30°C - 50 °C Storage Temperature: -50°C - 60 °C Electrical Parameters Operating Voltage: 100 - 240, typ 230 V AC Output Voltage: 24 V DC Operating Current: 1000 mA Connector: CON-M12 Mechanical Parameters Size: 55x80x26.5 mm Material: Plastic Cable length: 1,830 mm Housing Color: black Weight: 85 g Connector Pin VDD: 1 Connector Pin GND: 3 Matching articles LD520-15-24(20x135)-M12Picotronic Linelaser green, 520nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M LD520-30-24(20x135)-M12Picotronic Linelaser green, 520nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M LD450-30-24(20x135)-M12Picotronic Linelaser blue, 450nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD450-15-24(20x135)-M12Picotronic Linelaser blue, 450nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-15-24(20x135)-M12Picotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-30-24(20x135)-M12Picotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD532-20-24(20x135)-M12Picotronic Linelaser green, 532nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-25-24(20x135)-M12Picotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD520-30-24(20x135)-M12-BASISLine laser, green, 520 nm, 90 °, 30 mW, 24 V DC, Ø20x135 mm, Laser Class 2M, Focus adjustable, CON-M12 LD450-30-24(20x135)-M12-BASISLine laser, blue, 450 nm, 90 °, 30 mW, 24 V DC, Ø20x135 mm, Laser Class 2M, Focus adjustable, CON-M12 LD450-15-24(20x135)-M12-BASISPicotronic Linelaser blue, 450nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-30-24(20x135)-M12-BASISPicotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-25-24(20x135)-M12-BASISPicotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-15-24(20x135)-M12-BASISPicotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD520-15-24(20x135)-M12-BASISLine laser, green, 520 nm, 90 °, 15 mW, 24 V DC, Ø20x135 mm, Laser Class 2M, Focus adjustable, CON-M12 LD532-15-24(20x135)-M12-BASISLine laser, green, 532 nm, 90 °, 15 mW, 24 V DC, Ø20x135 mm, Laser Class 2M, Focus adjustable, CON-M12 LD532-30-24(20x135)-M12-BASISLine laser, green, 532 nm, 90 °, 30 mW, 24 V DC, Ø20x135 mm, Laser Class 2M, Focus adjustable, CON-M12 LD532-15-24(20x135)-M12Picotronic Linelaser green, 532nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD532-30-24(20x135)-M12Picotronic Linelaser green, 532nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector DD635-30-24(20x135)-M12Picotronic Pointlaser red, 635nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector DD450-30-24(20x135)-M12Picotronic Pointlaser blue, 450nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector LH532-30-24(20x120)-M12-BRLine laser, green, 532 nm, 90 °, 30 mW, 24 V DC, Ø20x120 mm, Laser Class 2M, Focus fixed (2000mm), CON-M12 DD450-15-24(20x135)-M12-DOEPicotronic Pointlaser blue, 450nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector DD532-15-24(20x135)-M12-DOEPicotronic Pointlaser green, 532nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector DD520-15-24(20x135)-M12-DOEPicotronic Pointlaser green, 520nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector DD520-30-24(20x135)-M12-DOEPicotronic Pointlaser green, 520nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector DD450-30-24(20x135)-M12-DOEPicotronic Pointlaser blue, 450nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector DD532-30-24(20x135)-M12-DOEPicotronic Pointlaser green, 532nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector DD635-30-24(20x135)-M12-DOEPicotronic Pointlaser red, 635nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector DOE260-635-30-24(20X135)-M12Picotronic DOE Laser red, 635nm, 24V DC, Ø20x135 mm, Focus adjustable, class 3B, M12-connector, including mount and DOE R260 DOE342-520-15-24(20X135)-M12Picotronic DOE Laser green, 520nm, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector, including mount and DOE R342Buy LFNT-24-C-M12 on Amazon

€46.90*

Picotronic BRACKET-20-AL

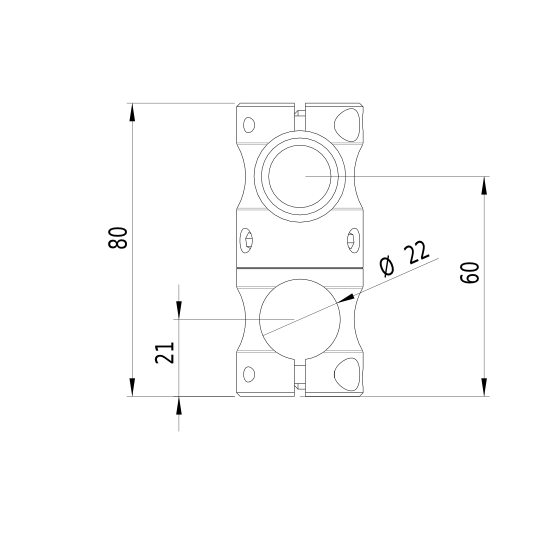

Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Hochwertige Halterung in Industriequalität für Lasermodule mit einem Durchmesser von 20mm. Das Lasermodul ist, gegenüber der Montagewelle, um 360° rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung beträgt 80 mm. Halterung für Lasermodule mit Durchmesser 20mm. Befestigung: Klemmung für Montagewelle Ø22mm. Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Die Klemmung auf der Montagewelle erfolgt durch eine Schraube. Der Laser ist gegen die Montagewelle um 360° rotierbar. Material: Aluminium; Farbe: Schwarz Hochwertige Halterung für industrielle Anwendungen. Main Data EAN: 4055132010560 customs tarif number: 90139080000 Technical Parameters Operating Temperature: -50°C - 85 °C Storage Temperature: -50°C - 125 °C Mechanical Parameters Material: aluminium Housing Color: black Weight: 250 g Mount Parameters Total Height (h1): 80 mm Height to Laseraxis (h2): 60 mm Mount Diameter (d1): Ø 20 mm Diameter of Base (d2): Ø 35 mm Angle of Rotation Alpha (α): 360 ° Matching articles MOUNT-BASE-PLATE-01Picotronic Bracket MOUNT-BASE-PLATE-01 LD450-15-24(20x135)-M12Picotronic Linelaser blue, 450nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD450-30-24(20x135)-M12-BASISLine laser, blue, 450 nm, 90 °, 30 mW, 24 V DC, Ø20x135 mm, Laser Class 2M, Focus adjustable, CON-M12 LD450-15-24(20x135)-M12-BASISPicotronic Linelaser blue, 450nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-30-24(20x135)-M12-BASISPicotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-25-24(20x135)-M12-BASISPicotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector LD635-15-24(20x135)-M12-BASISPicotronic Linelaser red, 635nm, 90°, 24V DC, Ø20x135 mm, Focus adjustable, class 2M, M12-connector
