Cross laser, red, 635 nm, 60 °, 5 mW, 3 V DC, Ø20x70 mm, Laser Class 1, Focus adjustable, Cable len…

€244.55*

Prices incl. VAT. No shipping costs for orders over 100 Euro in the EU

Available, delivery time: 1-2 days

Product number: 70159448

Product information "Cross laser, red, 635 nm, 60 °, 5 mW, 3 V DC, Ø20x70 mm, Laser Class 1, Focus adjustable, Cable len…"

Fokussierbarer Kreuzlaser, rot, 635nm, 5mW, 60°, Laser Klasse 1, Fokus einstellbar, 3V DC, 20x70mm

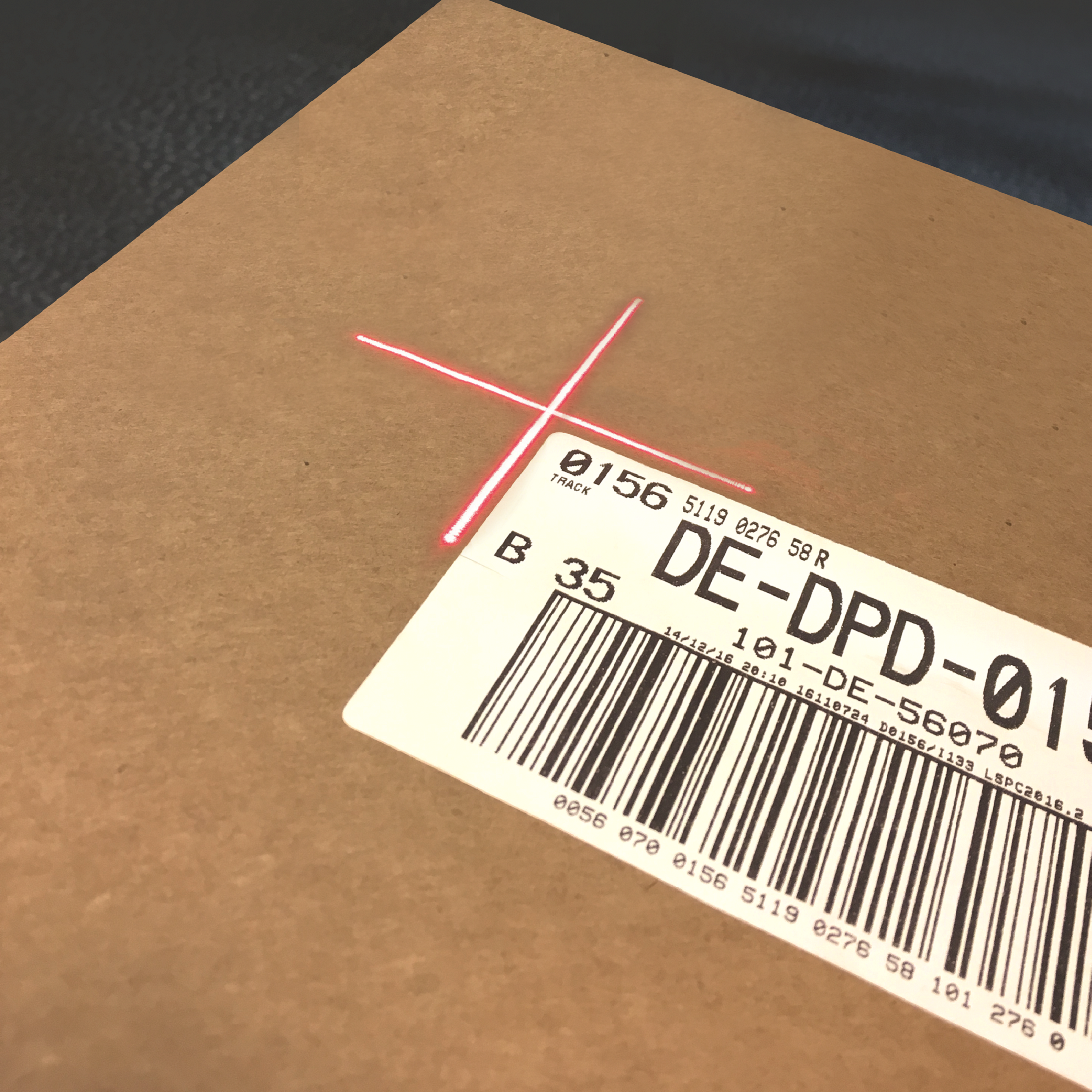

Bei dem Typ CB635-5-5-F(20X70)60DEG handelt es sich um einen Laser zur Projektion eines roten Laserkreuzes mit einer Wellenlänge 635nm. Der Laser verfügt über eine sehr kompakte Bauform (20x70mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 60° erzeugt in einem Abstand von 1m ein Laserkreuz von 1,1m Länge. Durch den einstellbaren Fokus, kann die Laserliniendicke varriert werden. Dieser Kreuzlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 1.

Abstrahlcharakteristik: Kreuz, Liniendicke kann variiert werden
Optische Leistung: 5mW (Laserklasse 1); Fokus einstellbar
Kompakte Bauform: 20x70mm; Öffnungswinkel: 60°; Achsabweichung: bis zu 3,0°
Der Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 1,1m.
Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Spannungsversorgung 3V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-3 verwenden.

Accessesories

Magnetic Mount for Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Magnetic Mount for Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Magnetic Mount for Lasermodul 12mm
Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff Mount for Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Bracket for Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm Power supply 3V DC (1200mA)
Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development

Main Data

EAN: 4055132020767
Warranty: 1 years
Customs tariff number: 90132000000

Technical Parameters

Lifetime: > 10,000 h
Operating Temperature: -20°C - 60 °C
Storage Temperature: -40°C - 85 °C

Optical Parameters

Beam Shape: Cross
Optical Power: 5 mW
Laser Class: 1
Divergence: G - 0.8 mrad
Fan Angle: 60 °
Line Thickness: <1.0mm@1m
Operating Distance: 3 m
Optics: glass lens AR coated
Laser technology: Single Mode Diode
Focus: adjustable

Electrical Parameters

Potential of Housing: isolated
Operating Voltage: 2.7 - 3.3, typ 3 V DC
Operating Current: 40 - 80, typ 60 mA
Cable color positive: red
Cable color GND: black
Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.

Mechanical Parameters

Size: Ø20x70 mm
Material: Stainless Steel
Cable length: 200 mm
Output Aperture: 4 mm
Housing Color: silver
Weight: 105 g
Stripping of wire: 5 mm

Öffnungswinkel:	60 °
