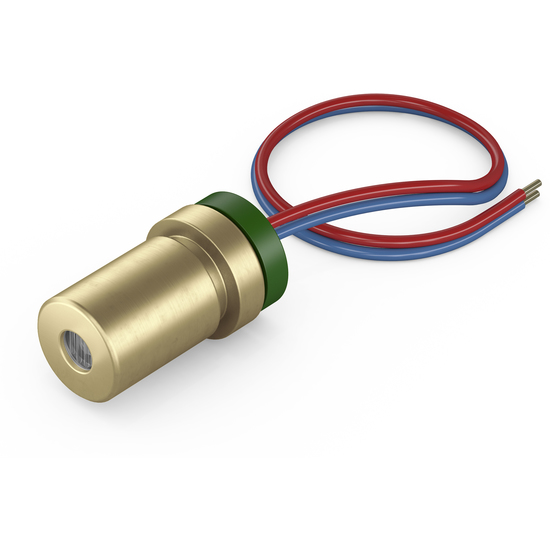

Dot laser, red, 650 nm, 1 mW, 3 V DC, Ø7x14 mm, Laser Class 2, Focus adjustable, Cable length 100 mm

Product information "Dot laser, red, 650 nm, 1 mW, 3 V DC, Ø7x14 mm, Laser Class 2, Focus adjustable, Cable length 100 mm"

Fokussierbarer Punktlaser, rot, 650nm, 1mW, Laser Klasse 2, Fokus einstellbar, 3V DC, 7x14mm

Bei dem Typ DG650-1-3(7x14)-ADJ handelt es sich um einen Laser zur Projektion eines roten Laserpunktes. Das Lasermodul emittiert Strahlung der Wellenlänge 650nm. Der Laser verfügt über eine sehr kompakte Bauform (7x14mm). Die Lebensdauer des Lasermoduls ist größer 5.000 Stunden. Der Fokus ist einstellbar, so dass die Punktgröße varriert werden kann. Die Stromaufnahme ist mit ca. 20mA sehr gering, deshalb können problemlos 2 Batterien zur Stromversorgung genutzt und das Lasermodul mobil eingesetzt werden. Als Stromversorgung können Sie z.B unser Battery-Pack mit 2 x 1,5 Volt Batterien (AA) verwenden. Dieser Punktlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen. Typische Einsatzgebiete sind low-cost Anwendungen. Dieses Modul fällt in die Laserklasse 2.

  • Operating Voltage 3 V DC
  • Laser Class 2
  • Compact size
  • Adjustable focus
  • Low cost
  • Abstrahlcharakteristik: elliptischer Punkt, Punktgröße einstellbar
  • Optische Leistung: 1mW (Laserklasse 2); Fokus einstellbar
  • Sehr Kompakte Bauform: 7x14mm; Achsabweichung: bis zu 3,0°
  • Für Anwendungen in z.B. Lichtschranken, Nivelliereinrichtungen, Lasermarkierungssystemen, der Robotertechnik, Hobby, Handwerk, der Industrie und dem Showbereich.
  • Spannungsversorgung 3V. Zur Stromversorgung können Sie z.B. unser Picotronic Batteriepack 3V oder das Netzteil Picotronic LFNT-3 verwenden.

Accessesories

Magnetic Mount for Lasermodul 7mm
Ø7mm(48x86) MAGNETIC-MOUNT-PRO für Lasermodule mit Durchmesser 7mm
Mount for Lasermodul 9mm
Ø7mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 7mm
Magnetic Mount for Lasermodul 12mm
Ø7mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 7mm
Power supply 3V DC (1200mA)
Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development

Main Data

  • EAN: 4260129042824
  • Warranty: 1 years
  • Customs tariff number: 90132000000

Technical Parameters

  • Lifetime: > 5,000 h
  • Operating Temperature: -20°C - 50 °C
  • Storage Temperature: -40°C - 80 °C

Optical Parameters

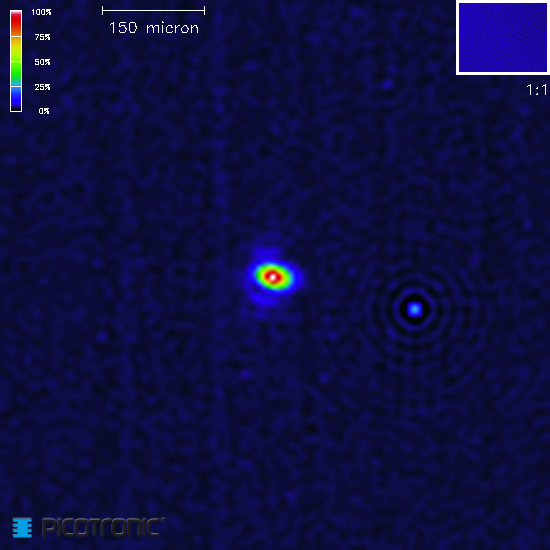

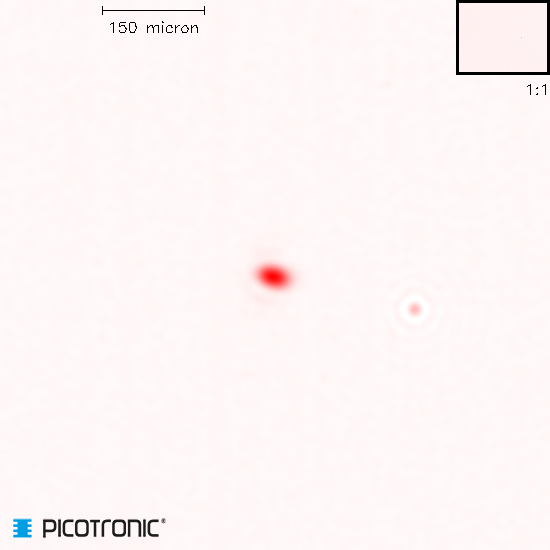

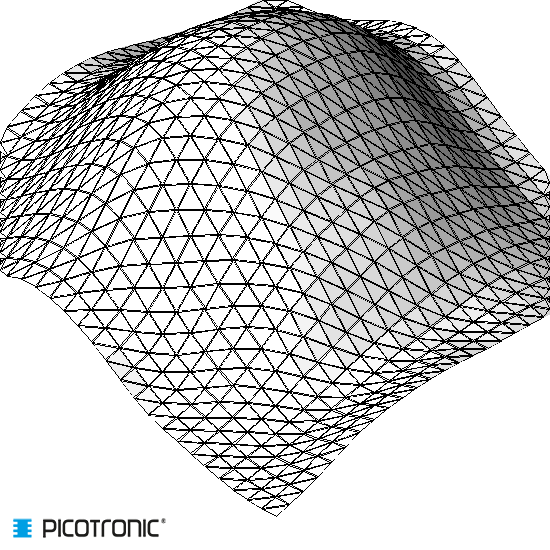

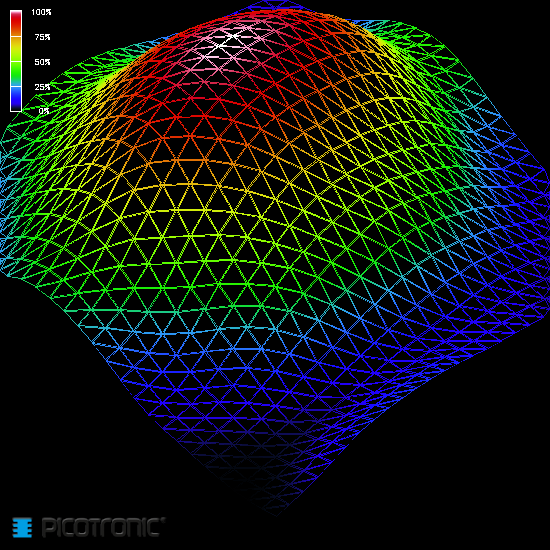

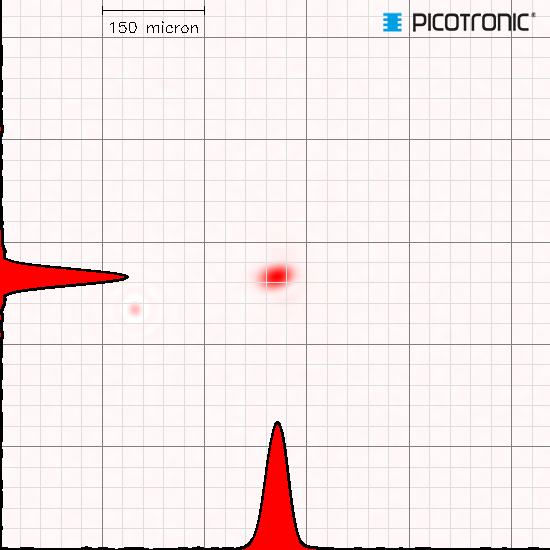

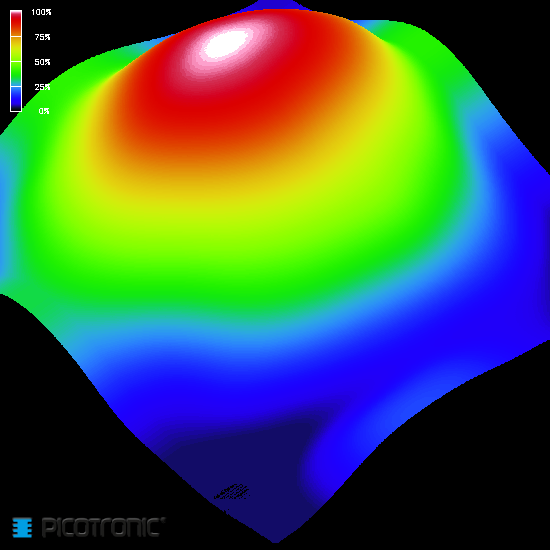

  • Beam Shape: Dot
  • Optical Power: 1 mW
  • Laser Class: 2
  • Divergence: G - 0.8 mrad
  • Size of Laserdot: adjustable
  • Operating Distance: 10 m
  • Optics: acryl lense
  • Laser technology: diode
  • Focus: adjustable

Electrical Parameters

  • Potential of Housing: VDD(+)
  • Operating Voltage: 2.7 - 3.3, typ 3 V DC
  • Operating Current: 10 - 30, typ 20 mA
  • Cable color positive: red
  • Cable color ground: blue
  • Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.

Mechanical Parameters

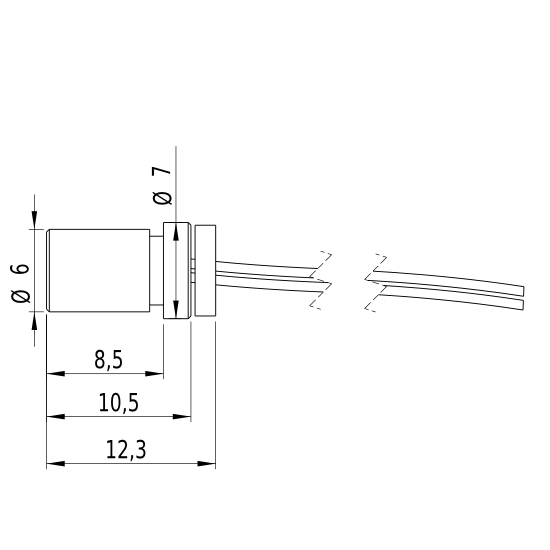

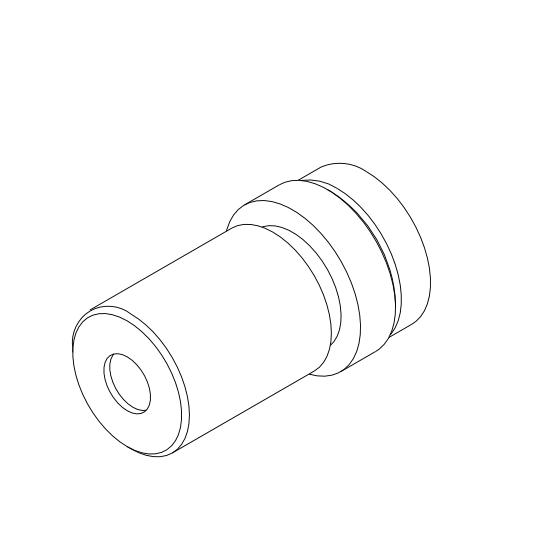

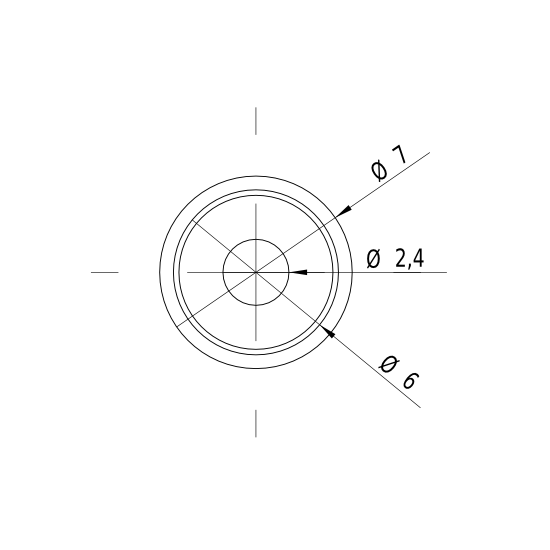

  • Size: Ø7x14 mm
  • Material: Brass
  • Cable length: 100 mm
  • Wire type: 26AWG, 0,14mm²
  • Output Aperture: 2.5 mm
  • Housing Color: brass
  • Weight: 1.5 g
  • Stripping of wire: 5 mm
