Laser Lasermodul Punktlaser rot 650nm 1mW 12VDC

€16.90*

Prices incl. VAT. No shipping costs for orders over 100 Euro in the EU

Available, delivery time: 1-2 days

Product number: 70124248

Product information "Laser Lasermodul Punktlaser rot 650nm 1mW 12VDC"

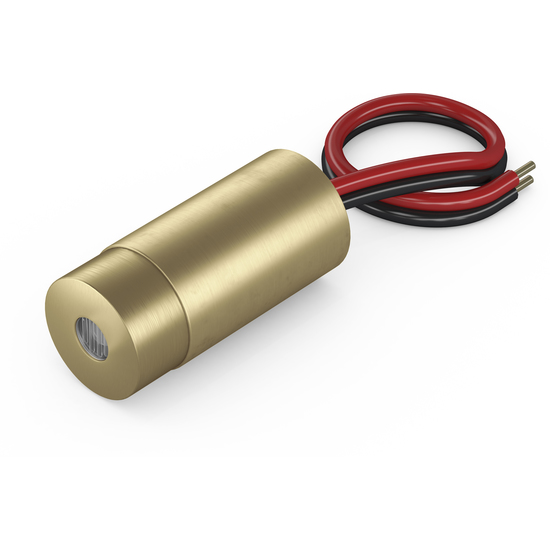

Punktlaser, rot, 650nm, 1mW, Laser Klasse 2, Fokus kollimiert, 12V DC, 9x20mm, Kabel 0,4m, JST Stecker C200030-03-90-01

Bei dem Typ LFD650-1-12(9x20)-C400-JST handelt es sich um einen Laser zur Projektion eines roten Laserpunktes mit der Wellenlänge 650nm. Der Laser verfügt über eine sehr kompakte Bauform (9x20mm). Die Lebensdauer des Lasermoduls ist größer 3.000 Stunden. Durch den kollimierten Laserstrahl wächst die erzeugte Punktgröße, mit zunehmendem Arbeitsabstand, stetig geringfügig an. Die Stromaufnahme ist mit ca. 25mA sehr gering. Am Artikel ist ein JST Stecker C200030-03-90-01 verbaut. Dieser Punktlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen. Typische Einsatzgebiete sind low-cost Anwendungen. Dieses Modul fällt in die Laserklasse 2.

Operating Voltage 3-12V DC
Low cost
Laser Class 2
Compact size
Fixed focus

Abstrahlcharakteristik: elliptischer Punkt, Punktgröße <4..5mm@5m
Optische Leistung: 1mW (Laserklasse 2); Fokus kollimiert
Kompakte Bauform:9x20mm; Achsabweichung: bis zu 3,0°, Kabellänge 0,4m, JST Stecker C200030-03-90-01
Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich.
Spannungsversorgung 12V.

Accessesories

Magnetic Mount for Lasermodul 12mm
Ø9mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 9mm Magnetic Mount for Lasermodul 9mm
09mm(48x86) MAGNETIC-MOUNT-PRO für Lasermodule mit Durchmesser 9mm Bracket for Lasermodule 9mm
Ø9mm(25x67) Halterung-Ballhead für Lasermodule mit Durchmesser 9mm Mount for Lasermodul 9mm
Ø9mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 9mm Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development

Main Data

EAN: 4055132006532
Warranty: 1 years
Customs tariff number: 90132000000

Technical Parameters

Lifetime: > 3,000 h
Operating Temperature: -20°C - 40 °C
Storage Temperature: -40°C - 80 °C

Optical Parameters

Beam Shape: Dot
Optical Power: 1 mW
Laser Class: 2
Divergence: H - 1.0 mrad
Beam Diameter: 3 mm
Size of Laserdot: <4..5mm@5m
Operating Distance: 10 m
Optics: acryl lense
Laser technology: diode
Focus: collimated

Electrical Parameters

Potential of Housing: VDD(+)
Operating Voltage: 10.8 - 13.2, typ 12 V DC
Operating Current: 15 - 30, typ 25 mA
Connector: JST PHR-2 2pol 2mm
Cable color positive: red
Cable color GND: black
Stripping of cable cover: 40 mm

Mechanical Parameters

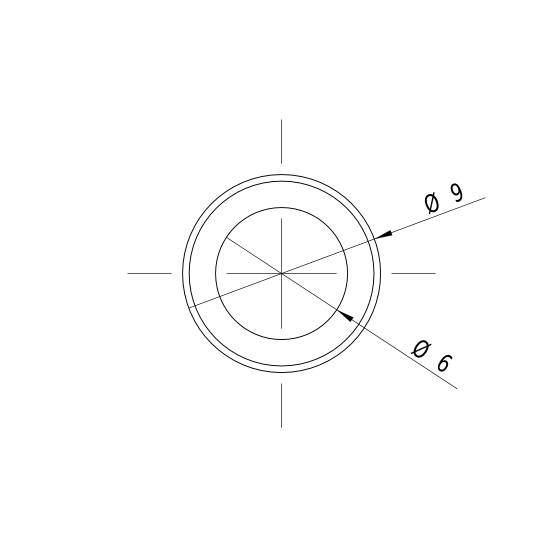

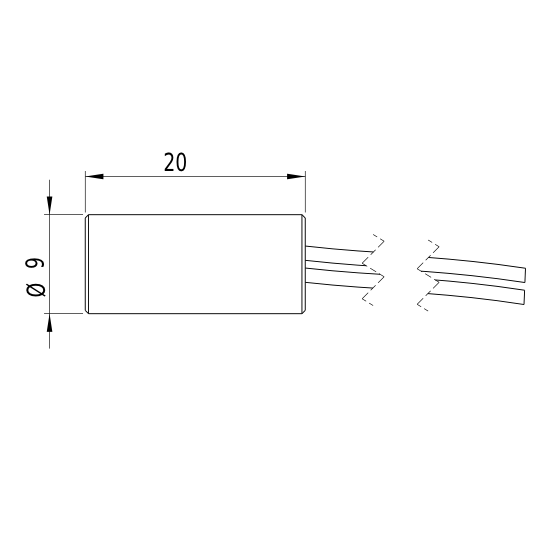

Size: Ø9x20 mm
Material: Brass
Cable length: 400 mm
Wire type: AWG 24 VW-1, black, 3,3mm, red, white
Output Aperture: 3 mm
Weight: 16 g
Protection Class: IP 54

Buy LFD650-1-12(9x20)-C400-JST on Amazon

Optical diode power:	1 mW
