Line laser, red, 650 nm, 90 °, 3 mW, 5 V DC, Ø10x21 mm, Laser Class 1, Focus fixed (500mm), Cable l…

Product information "Line laser, red, 650 nm, 90 °, 3 mW, 5 V DC, Ø10x21 mm, Laser Class 1, Focus fixed (500mm), Cable l…"

Linienlaser, rot, 650nm, 3mW, 90°, Laser Klasse 1, Fokus 0,5m, 5V DC, 10x21mm, DC-Hohlstecker 2.1mm

Bei dem Typ LG650-3-5(10X21)-F500-CON handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 650nm. Der Laser verfügt über eine sehr kompakte Bauform (10x21mm). Die Lebensdauer des Lasermoduls ist größer 5.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 0,5m eine Linie von 1m Länge. Die Stromaufnahme ist mit ca. 25mA sehr gering. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 1.

  • Operating Voltage 5 V DC
  • Laser Class 1
  • Fixed focus
  • Uniform line thickness
  • Glas lenses anti reflex coated
  • Abstrahlcharakteristik: Linie, Liniendicke <0,5mm@0,5m
  • Optische Leistung: 3mW (Laserklasse 1); Fokus 0,5m
  • Kompakte Bauform: 10x21mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°
  • Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 0,5m, eine Laserlinienlänge von 1m.
  • Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 5V. Zur Stromversorgung können Sie z.B. unser Picotronic Batteriepack 3V oder das Netzteil Picotronic LFNT-5-C verwenden.

Accessesories

Magnetic Mount for Lasermodul 10mm
10mm(48x86) MAGNETIC-MOUNT-PRO für Lasermodule mit Durchmesser 10mm
Magnetic Mount for Lasermodul 12mm
Ø10mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 10mm
Mount for Lasermodul 10mm
Ø10mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 10mm
Picotronic Powersupply LFNT-5-C
Netzteil, Ausgang: 5V DC, mit DC-Stecker Ø2,1 mm (GND innen), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development

Main Data

  • EAN: 4055132019280
  • Warranty: 1 years
  • Customs tariff number: 90132000000

Technical Parameters

  • Lifetime: > 5,000 h
  • Operating Temperature: -20°C - 50 °C
  • Storage Temperature: -40°C - 80 °C

Optical Parameters

  • Beam Shape: Line
  • Optical Power: 3 mW
  • Laser Class: 1
  • Divergence: G - 0.8 mrad
  • Fan Angle: 90 °
  • Line Thickness: <0.5mm@0.5m
  • Operating Distance: 0.5 m
  • Optics: glass lens AR coated
  • Laser technology: Single Mode Diode
  • Focus: fixed (500mm)

Electrical Parameters

  • Potential of Housing: isolated
  • Operating Voltage: 4.5 - 5.5, typ 5 V DC
  • Operating Current: 15 - 40, typ 25 mA
  • Connector: 2.1 mm DC socket (GND inner)
  • Cable color positive: red
  • Cable color ground: blue
  • Power Supply: Power Supply, Output: 5V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3W max, Connector 2,1x5,5x9,5mm center negative

Mechanical Parameters

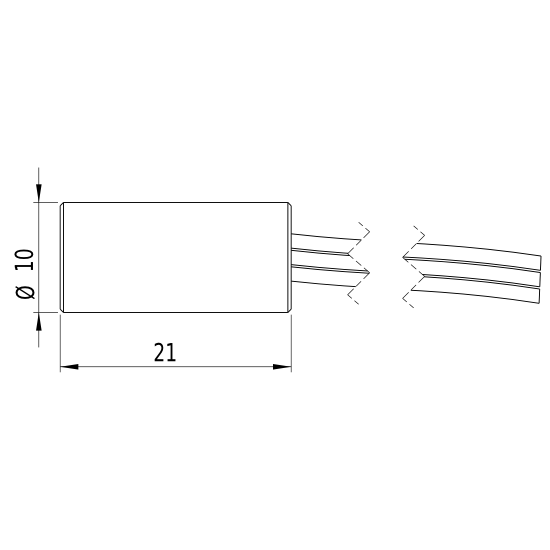

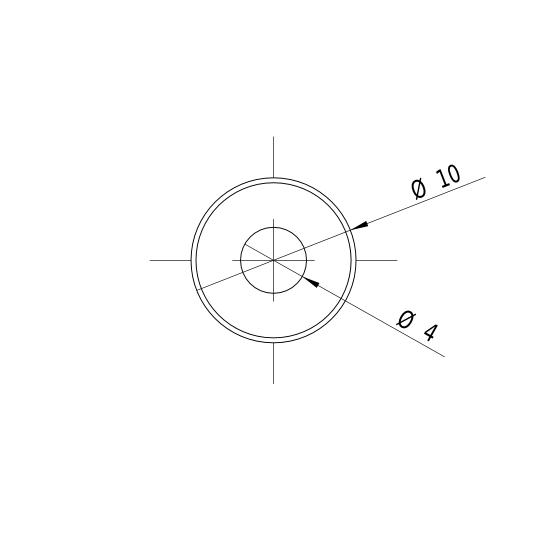

  • Size: Ø10x21 mm
  • Material: Brass
  • Cable length: 100 mm
  • Output Aperture: 5 mm
  • Housing Color: black
  • Weight: 7 g
