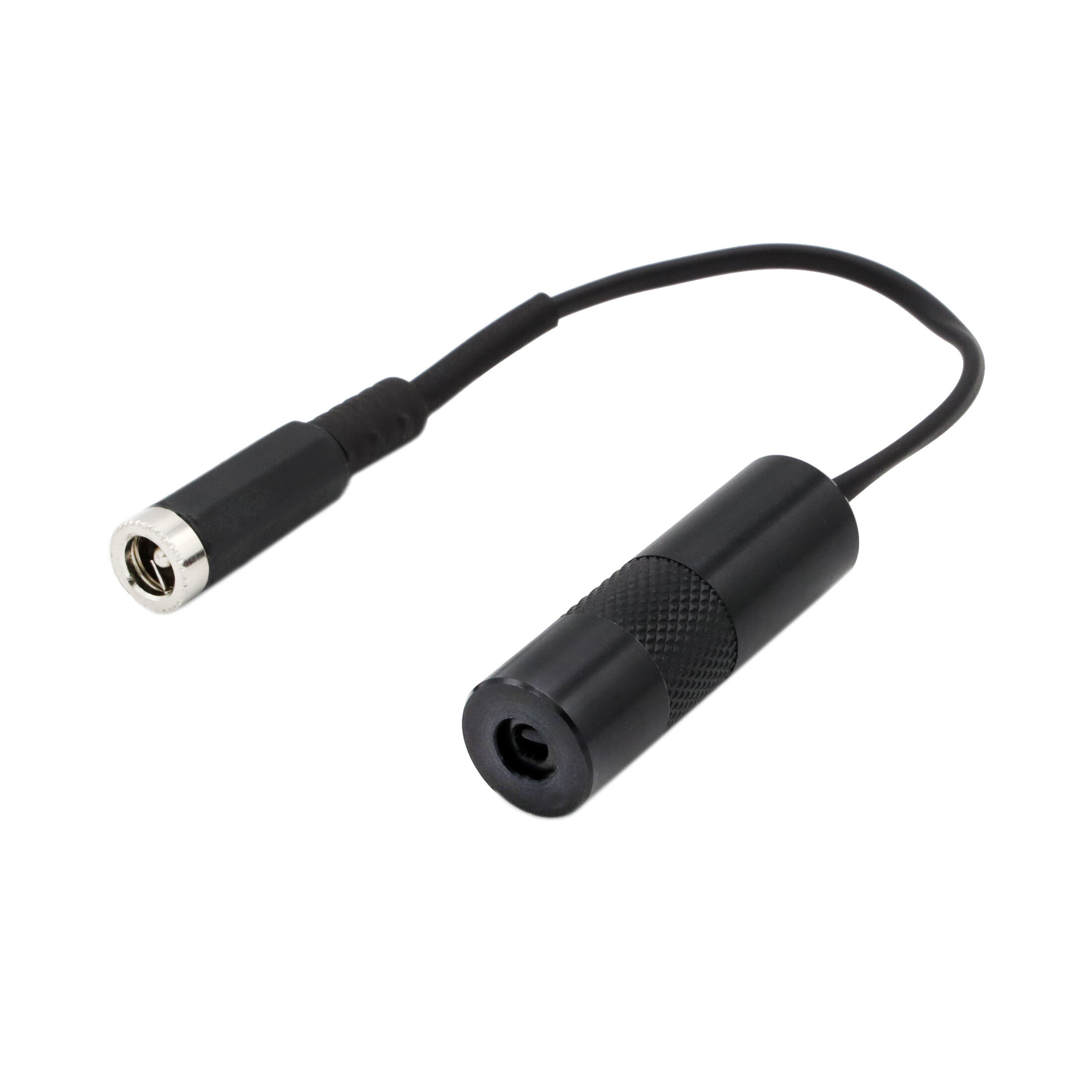

Line laser, red, 650 nm, 90 °, 1 mW, 3 V DC, Ø14x45 mm, Laser Class 1, Focus adjustable, Cable leng…

Product information "Line laser, red, 650 nm, 90 °, 1 mW, 3 V DC, Ø14x45 mm, Laser Class 1, Focus adjustable, Cable leng…"

Fokussierbarer Linienlaser, rot, 650nm, 1mW, 90°, Laser Klasse 1, Fokus einstellbar, 3V DC, 14x45mm, DC-Hohlstecker 2.5mm

Bei dem Typ LC650-1-3-F(14X45)-CON handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 650nm. Der Laser verfügt über eine kompakte Bauform (14x45mm). Die Lebensdauer des Lasermoduls ist größer 5.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 1m eine Linie von 2m Länge. Die Stromaufnahme ist mit ca. 25mA sehr gering, deshalb können problemlos 2 Batterien zur Stromversorgung genutzt werden und das Lasermodul kann mobil eingesetzt werden. Als Stromversorgung können Sie z.B unser Battery-Pack mit 2 x 1,5 Volt Batterien (AA) verwenden. Dieser Linienlaser findet Anwendung in z.B. Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 1.

  • Fan angle 90 °
  • Glas lenses anti reflex coated
  • Adjustable focus
  • Laser Class 1
  • For medical devices
  • Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
  • Optische Leistung: 1mW (Laserklasse 1); Fokus einstellbar
  • Kompakte Bauform: 14x45mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0° DC-Hohlstecker 2.5mm
  • Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
  • Für Anwendungen in z.B. Lasermarkierungssystemen, der Robotertechnik, Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 3V. Zur Stromversorgung können Sie z.B. das Netzteil Picotronic LFNT-3-C verwenden

Accessesories

Magnetic Mount for Lasermodul 14mm
14mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 14mm
Magnetic Mount for Lasermodul 14mm
Ø14mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 14mm
Mount for Lasermodul 14mm
Ø14mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 14mm
Bracket for Lasermodule 14mm
Ø14mm(25x72) Halterung-Ballhead für Lasermodule mit Durchmesser 14mm
Picotronic Powersupply LFNT-3-C
Netzteil, Ausgang: 3V DC, mit DC-Stecker Ø2,5 mm (GND innen), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development

Main Data

  • EAN: 4055132019822
  • Warranty: 1 years
  • Customs tariff number: 90132000000

Technical Parameters

  • Lifetime: > 5,000 h
  • Operating Temperature: -20°C - 50 °C
  • Storage Temperature: -40°C - 80 °C

Optical Parameters

  • Beam Shape: Line
  • Optical Power: 1 mW
  • Laser Class: 1
  • Divergence: C - 0.4 mrad
  • Fan Angle: 90 °
  • Line Thickness: adjustable
  • Operating Distance: 2 m
  • Optics: glass lens AR coated
  • Laser technology: Single Mode Diode
  • Focus: adjustable

Electrical Parameters

  • Potential of Housing: isolated
  • Operating Voltage: 2.7 - 3.3, typ 3 V DC
  • Operating Current: 15 - 40, typ 25 mA
  • Connector: 2.5 mm DC socket (GND pole inner)
  • Cable color positive: red
  • Cable color ground: black
  • Power Supply: Power Supply, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max, Connector 2,5x5,5x9,5mm center negative

Mechanical Parameters

  • Size: Ø14x45 mm
  • Material: aluminium
  • Cable length: 100 mm
  • Wire type: 26AWG, 0,14mm²
  • Output Aperture: 6 mm
  • Housing Color: black
  • Weight: 14.5 g
