Line laser, red, 650 nm, 60 °, 5 mW, 24 V DC, Ø14x55 mm, Laser Class 1, Focus adjustable, Cable len…

Product information "Line laser, red, 650 nm, 60 °, 5 mW, 24 V DC, Ø14x55 mm, Laser Class 1, Focus adjustable, Cable len…"

Fokussierbarer Linienlaser, rot, 650nm, 5mW, 60°, Laser Klasse 1, Fokus einstellbar, 24V DC, 14x55mm, DC-Hohlstecker 2.1mm

Bei dem Typ LC650-5-24-F(14X55)60-CON21 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 650nm. Der Laser verfügt über eine sehr kompakte Bauform (14x55mm). Die Lebensdauer des Lasermoduls ist größer 5.000 Stunden. Der Öffnungswinkel von 60° erzeugt in einem Abstand von 1m eine Linie von 1,1 Länge. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 1.

  • Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
  • Optische Leistung: 5mW (Laserklasse 1); Fokus einstellbar
  • Kompakte Bauform: 14x55mm; Öffnungswinkel: 60°; Achsabweichung: bis zu 3,0°, DC-Hohlstecker 2.1mm
  • Der Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 1,1m.

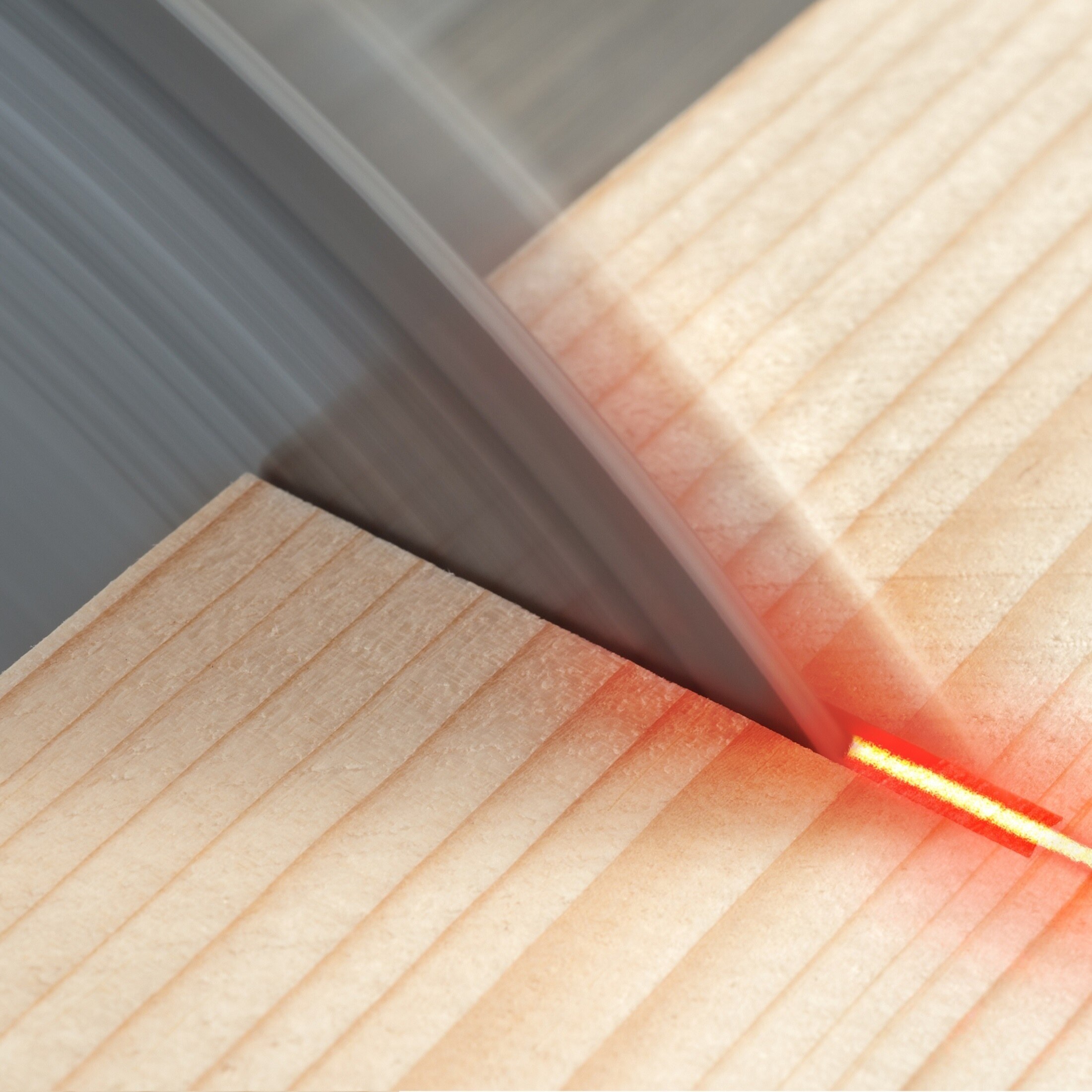

  • Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, zur Bauteilpositionierung, der Robotertechnik und dem Showbereich. Spannungsversorgung 24V DC. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-C verwenden.

Accessesories

Magnetic Mount for Lasermodul 14mm
14mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 14mm
Magnetic Mount for Lasermodul 14mm
Ø14mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 14mm
Mount for Lasermodul 14mm
Ø14mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 14mm
Bracket for Lasermodule 14mm
Ø14mm(25x72) Halterung-Ballhead für Lasermodule mit Durchmesser 14mm
Power supply 24V DC (1000mA)
Netzteil, Ausgang: 24V DC, mit DC-Stecker Ø2,1 mm (+24V innen), Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development

Main Data

  • EAN: 4055132020163
  • Warranty: 1 years
  • Customs tariff number: 90132000000

Technical Parameters

  • Lifetime: > 5,000 h
  • Operating Temperature: -20°C - 50 °C
  • Storage Temperature: -40°C - 80 °C

Optical Parameters

  • Beam Shape: Line
  • Optical Power: 5 mW
  • Laser Class: 1
  • Divergence: C - 0.4 mrad
  • Fan Angle: 60 °
  • Line Thickness: adjustable
  • Operating Distance: 3 m
  • Optics: glass lens AR coated
  • Laser technology: Single Mode Diode
  • Focus: adjustable

Electrical Parameters

  • Potential of Housing: isolated
  • Operating Voltage: 21.6 - 26.4, typ 24 V DC
  • Operating Current: 4 - 25, typ 15 mA
  • Connector: 2.1 mm DC socket (+pole inner)
  • Cable color positive: red
  • Cable color ground: black
  • Power Supply: Power Supply, Output: 24V DC, Input: 100-240V AC, 50-60Hz, Output Power: 24W max. SYS 1308-2424-W2E | 2,1 x 5,5 x 11 center positive

Mechanical Parameters

  • Size: Ø14x55 mm
  • Material: aluminium
  • Cable length: 100 mm
  • Wire type: 26AWG, 0,14mm²
  • Output Aperture: 3.5 mm
  • Housing Color: black
  • Weight: 18 g
  • Stripping of wire: 5 mm
