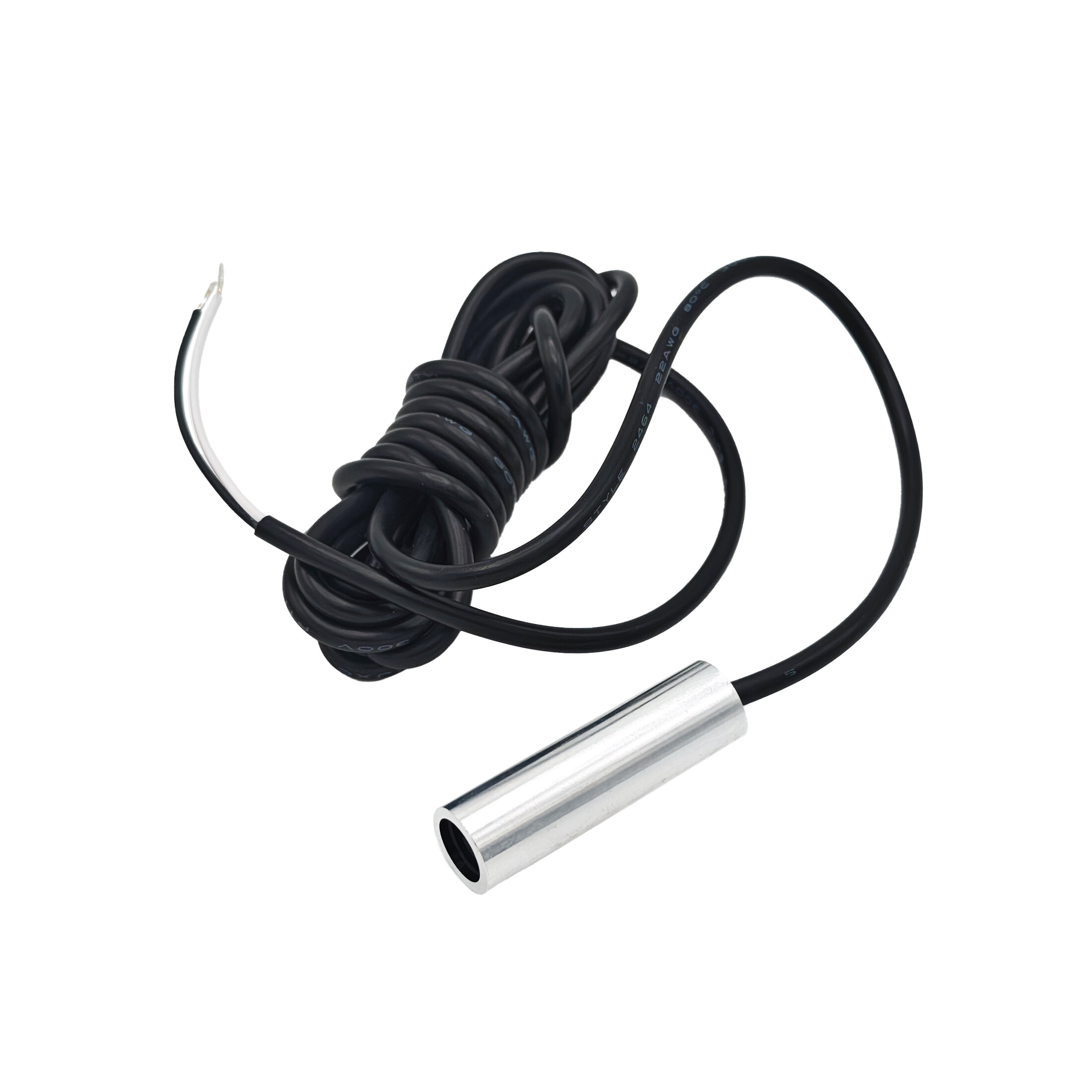

Dot laser, red, 650 nm, 1 mW, 3 V DC, Ø12x42 mm, Laser Class 2, Focus fixed (10.0m), Cable length 1…

Punktlaser, rot, 650nm, 1mW, Laser Klasse 2, Fokus kollimiert, 3V DC, 12x42mm, Achsparallel

Bei dem Typ DB650-1-3-FA(12X42)-AP handelt es sich um einen Laser zur Projektion eines roten Laserpunktes mit der Wellenlänge 650nm. Der Laser verfügt über eine sehr kompakte Bauform (12x42mm). Das Modul besitzt eine fest eingestellte Optik und ist achsparallel ausgerichtet (<0,3°). Durch den kollimierten Laserstrahl wächst die erzeugte Punktgröße, mit zunehmendem Arbeitsabstand, stetig geringfügig an. Das Produkt kann hervorragend in Lichtschranken, Nivelliereinrichtungen oder Pointer-Anwendungen, in Industrie, Handwerk, Hobby oder Showbereich einsetzen werden. Dieses Modul fällt in die Laserklasse 2.

• Abstrahlcharakteristik: elliptischer Punkt, Punktgröße 3..4mm@10m
• Optische Leistung: 1mW (Laserklasse 2); Fokus kollimiert
• Kompakte Bauform:12x42mm; Achsabweichung: <0,3°
• Für Anwendungen in z.B. Lichtschranken, Nivelliereinrichtungen oder Pointer-Anwendungen, in Industrie, Handwerk, Hobby oder dem Showbereich.
• Spannungsversorgung 3V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-3 verwenden.

Accessesories

MULTI-MOUNT-12(45x75)-MAGNETIC
Magnetic Mount for Lasermodul 12mm MULTI-MOUNT-12(45x75)
Mount for Lasermodul 12mm Mount-12(20x57)
Mount for Lasermodul 12mm BALLHEAD-MOUNT-12(25x70)
Bracket for Lasermodule 12mm LFNT-3
Power supply 3V DC (1200mA) PICO-LPG-635-660
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development BALLHEAD-MOUNT-12-EP-70117875
Bracket for Lasermodule 12mm

Main Data

• Warranty: 1 years
• customs tarif number: 90132000000

Technical Parameters

• Lifetime: > 5,000 h
• Operating Temperature: -20°C - 50 °C
• Storage Temperature: -40°C - 80 °C

Optical Parameters

• Beam Shape: Dot
• Optical Power: 1 mW
• Laser Class: 2
• Divergence: B - 0.3 mrad
• Beam Diameter: 5 mm
• Size of Laserdot: 3..4mm@10m
• Operating Distance: 50 m
• Optics: glass lens AR coated
• Laser technology: Single Mode Diode
• Focus: fixed (10.0m)

Electrical Parameters

• Potential of Housing: isolated
• Operating Voltage: 2.7 - 3.3, typ 3 V DC
• Operating Current: 15 - 35, typ 23 mA
• Cable color positive: red
• Cable color GND: black
• Power Supply: LFNT-3

Mechanical Parameters

• Size: Ø12x42 mm
• Material: aluminium
• Cable length: 100 mm
• Wire type: Belden, Typ 1007, 26AWG
• Output Aperture: 5 mm
• Housing Color: silver
• Weight: 35 g
• Stripping of wire: 5 mm
