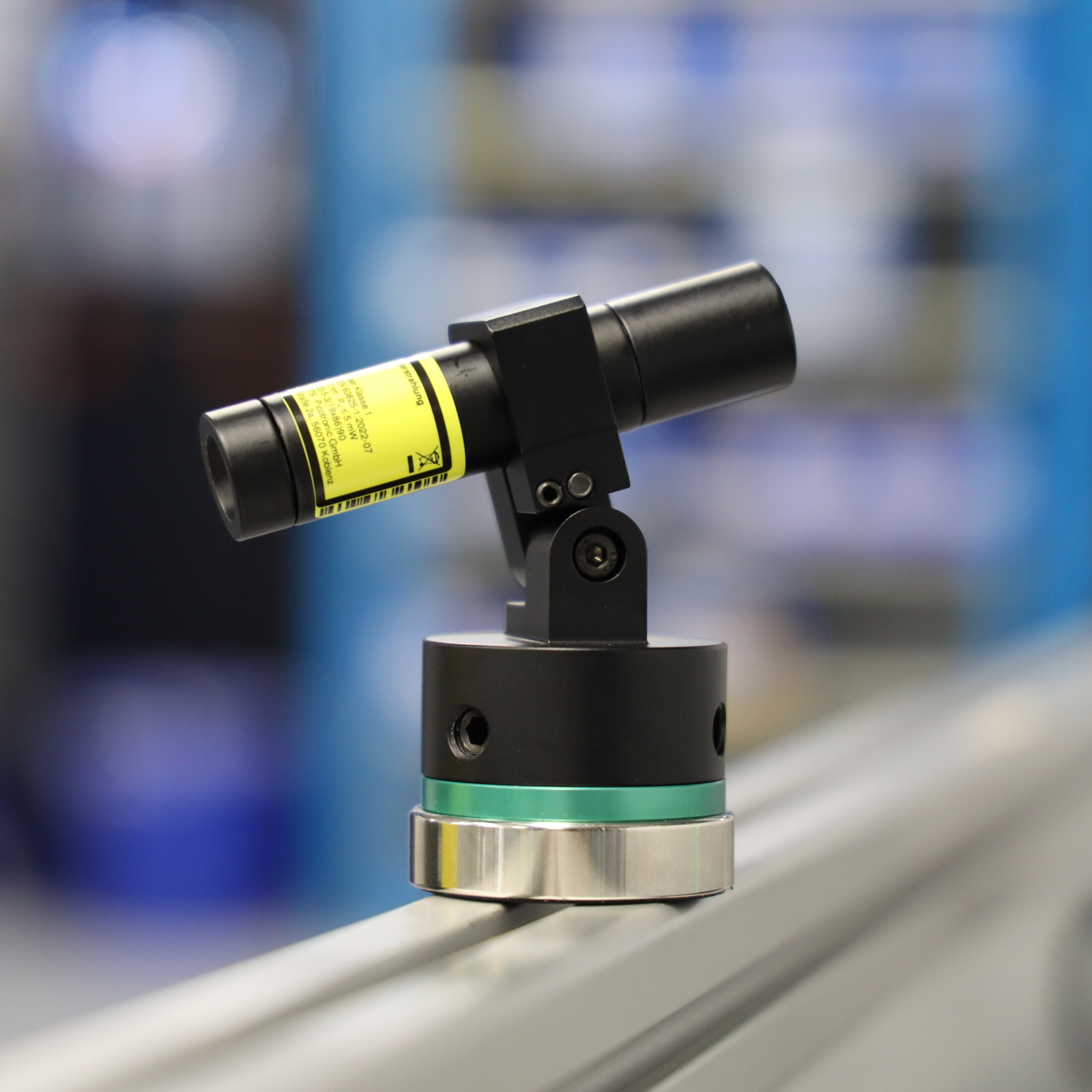

Magnetic Mount for Lasermodul 16mm

Product information "Magnetic Mount for Lasermodul 16mm"

16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm

Solid, very robust laser aluminum mount for industrial applicationsIndustrial quality, Bracket is adjustable in all degrees of freedom, Baseplate with magnetic mounting option

  • Anodized aluminium
  • Very robust
  • For industrial applications
  • Magnetic
  • Halterung für Lasermodule mit Durchmesser 16mm.
  • Befestigung: Magnetischer Standfuß
  • Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Der farbige Standfuß wird mit Hilfe von drei Inbusschrauben mit dem Mount verbunden.
  • Material: Aluminium; Farbe: Schwarz
  • Hochwertige Halterung für industrielle Anwendungen

Main Data

  • EAN: 4055132022242
  • Customs tariff number: 90139080000

Technical Parameters

  • Operating Temperature: -20°C - 50 °C
  • Storage Temperature: -50°C - 70 °C

Optical Parameters

  • LB Rating: 3

Electrical Parameters

  • Operating Voltage: max 0 V DC

Mechanical Parameters

  • Material: aluminium
  • Housing Color: black
  • Weight: 288 g

Mount Parameters

  • Total Height (h1): 86 mm
  • Height to Laseraxis (h2): 74 mm
  • Height of Base (h3): 37 mm
  • Mount Diameter (d1): Ø 16 mm
  • Diameter of Base (d2): Ø 48 mm
  • Width of Mount (b): 26 mm
  • Height of Mount (g): 50 mm
  • Height of Mount Head (k): 50 mm
  • Depth of Mount (t): 15 mm
  • Angle of Rotation Alpha (α): 360 °
  • Angle of Rotation Beta (β): ± 90 °
